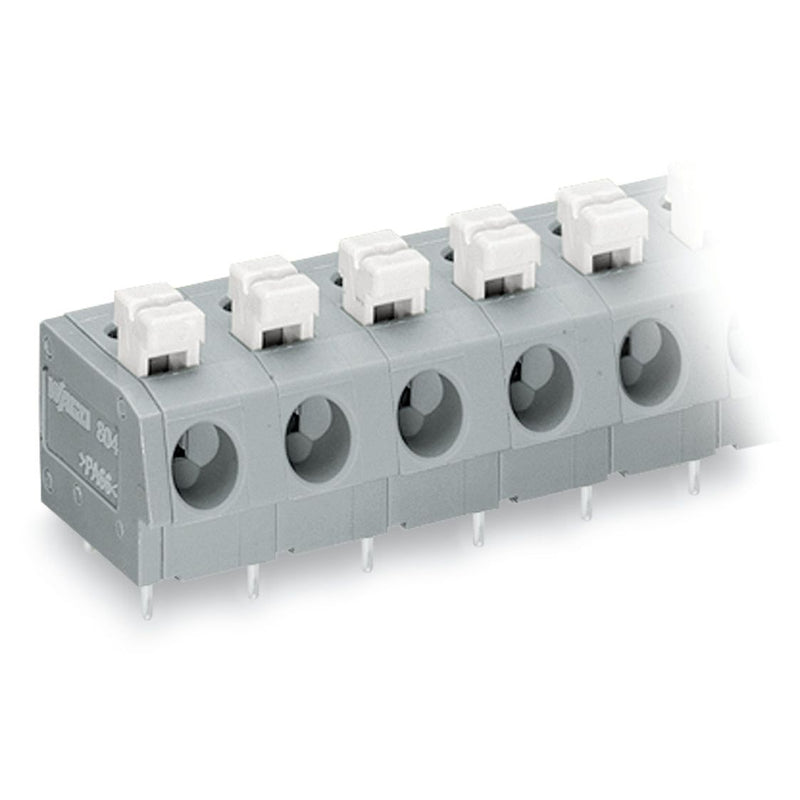

WAGO - Leiterplattenklemme 804-312 Drücker,2,5 mm²,grau − 10 Stück

Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5 mm
12-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 804 mit Push-in CAGE CLAMP®

Die Leiterplattenklemme mit der Artikelnummer 804-312 ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 11 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (89 x 18,1 x 15) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 0 °-Winkel zur Platine eingeführt.

Technische Details
Höhe	14,5 mm
Anzahl der elektrischen Anschlüsse	12
Anzahl der Etagen	1
Rastermaß der Anschlüsse	7,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	24 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,6 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 804-312 Drücker,2,5 mm²,grau
