WAGO - Leiterplattenklemme 745-607/007-000 16mm² − 12 Stück

Leiterplattenklemme
16 mm²
Rastermaß 15 mm
7-polig
CAGE CLAMP®
Brückungsmöglichkeit
Lötstiftlänge 5 mm
grau

Leiterplattenklemme Serie 745 mit Lötstiftabmessungen 1,2 x 1,6 mm

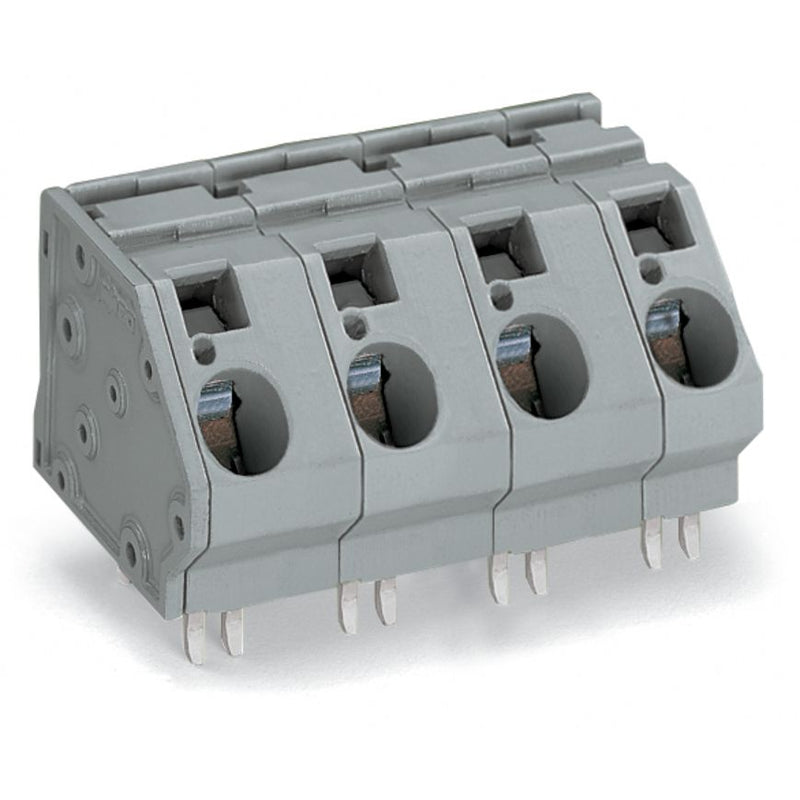

Die Leiterplattenklemme hat die Artikelnummer 745-607/007-000 und ermöglicht einen einfachen und sicheren Anschluss. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 12 bis 13 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (101,7 x 32 x 33,4) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 16 mm² ausgelegt. Die Kontaktoberfläche ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird in einem 45 °-Winkel zur Oberfläche eingeführt.

Technische Details
Höhe	27 mm
Anzahl der elektrischen Anschlüsse	7
Anzahl der Etagen	1
Rastermaß der Anschlüsse	15 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
12 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 745-607/007-000 16mm²
