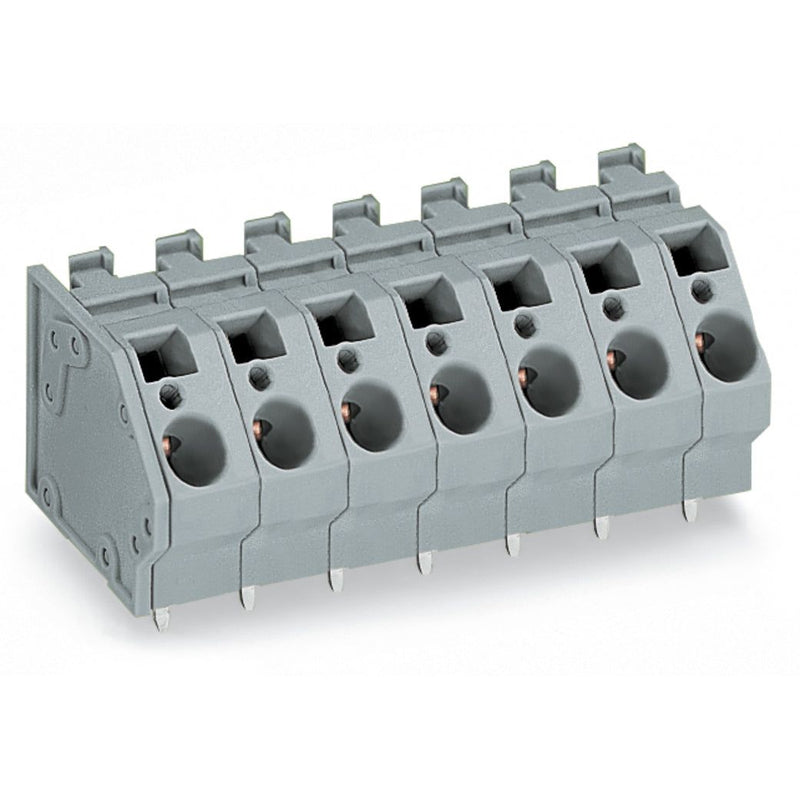

WAGO - Leiterplattenklemme 745-357 6mm² − 24 Stück

Leiterplattenklemme
6 mm²
Rastermaß 10 mm
7-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

Die Leiterplattenklemme (Artikelnummer 745-357) ermöglicht eine einfache und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm  nötig. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (69,1 x 27,5 x 29,1) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 45 °-Winkel zur Platine eingeführt.

Technische Details
Höhe	23 mm
Anzahl der elektrischen Anschlüsse	7
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..6 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
24 x Stück Leiterplattenklemme 745-357
