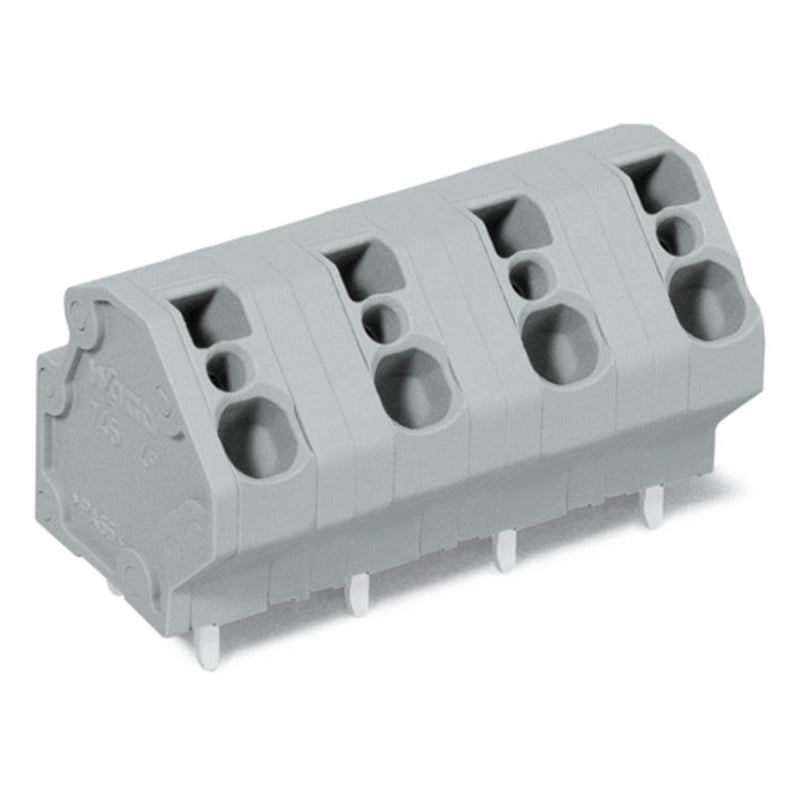

WAGO - Leiterplattenklemme 745-3202 4mm² − 192 Stück

Leiterplattenklemme
4 mm²
Rastermaß 10 mm
2-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

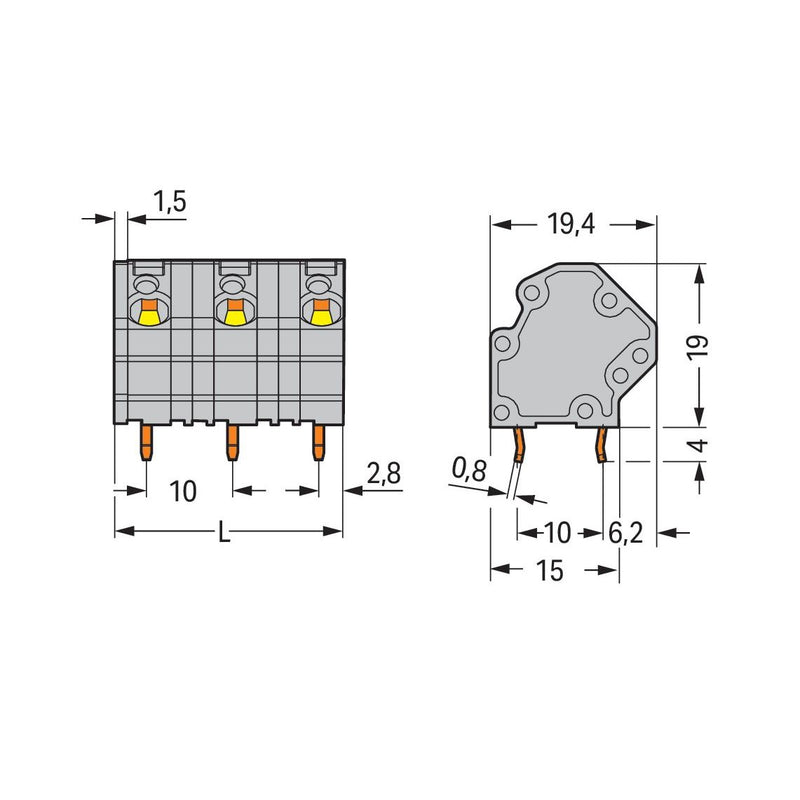

Bei dieser Leiterplattenklemme mit der Artikelnummer 745-3202 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm  benötigt. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (16,5 x 23 x 19,4) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

Technische Details
Höhe	19 mm
Anzahl der elektrischen Anschlüsse	2
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	32 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
192 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 745-3202 4mm²
