WAGO - Leiterplattenklemme 745-310 6mm² − 24 Stück

Leiterplattenklemme
6 mm²
Rastermaß 7,5 mm
10-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

Leiterplattenklemme Serie 745 mit Rastermaß 7,5 mm

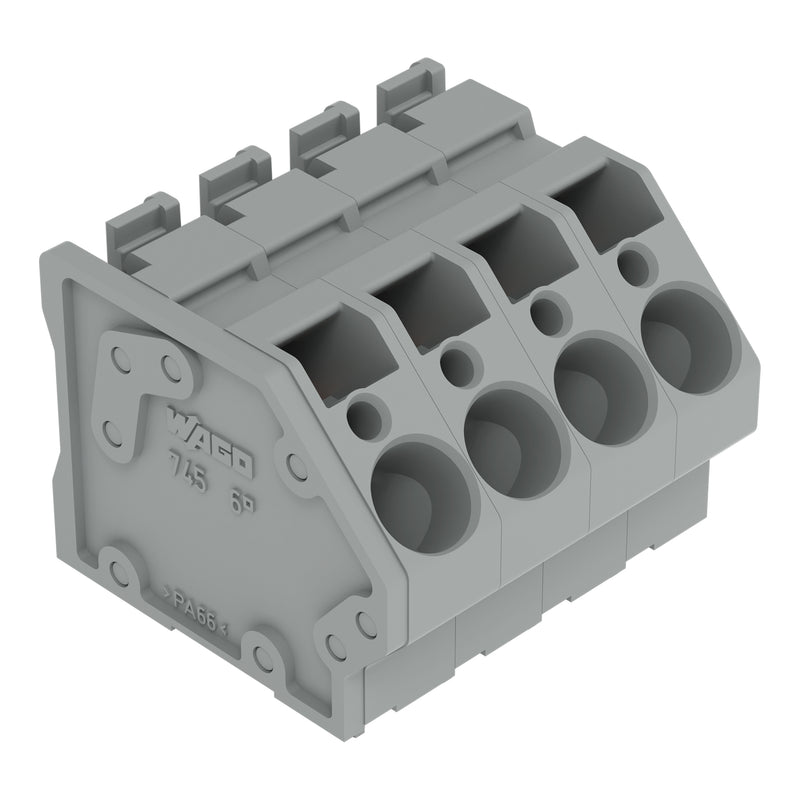

Die Leiterplattenklemme hat die Artikelnummer 745-310 und ermöglicht eine schnelle und sichere Verdrahtung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm  erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (76,6 x 27,5 x 29,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im Winkel von 45 ° eingeführt.

Technische Details
Höhe	23 mm
Anzahl der elektrischen Anschlüsse	10
Anzahl der Etagen	1
Rastermaß der Anschlüsse	7,5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	41 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..6 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
24 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 745-310 6mm²
