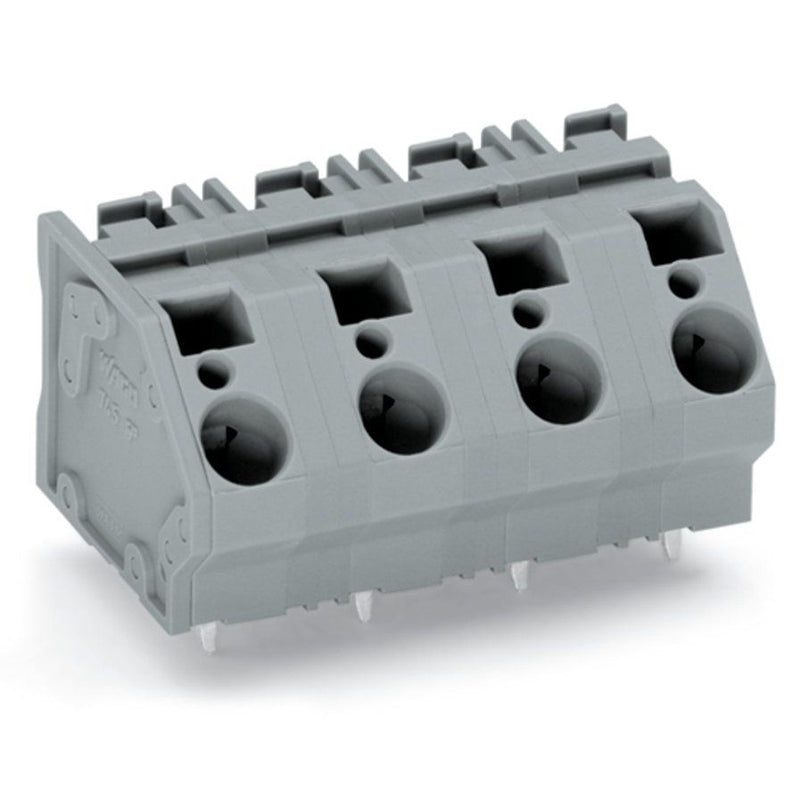

WAGO - Leiterplattenklemme 745-1404 6mm² − 40 Stück

Leiterplattenklemme
6 mm²
Rastermaß 12,5 mm
4-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

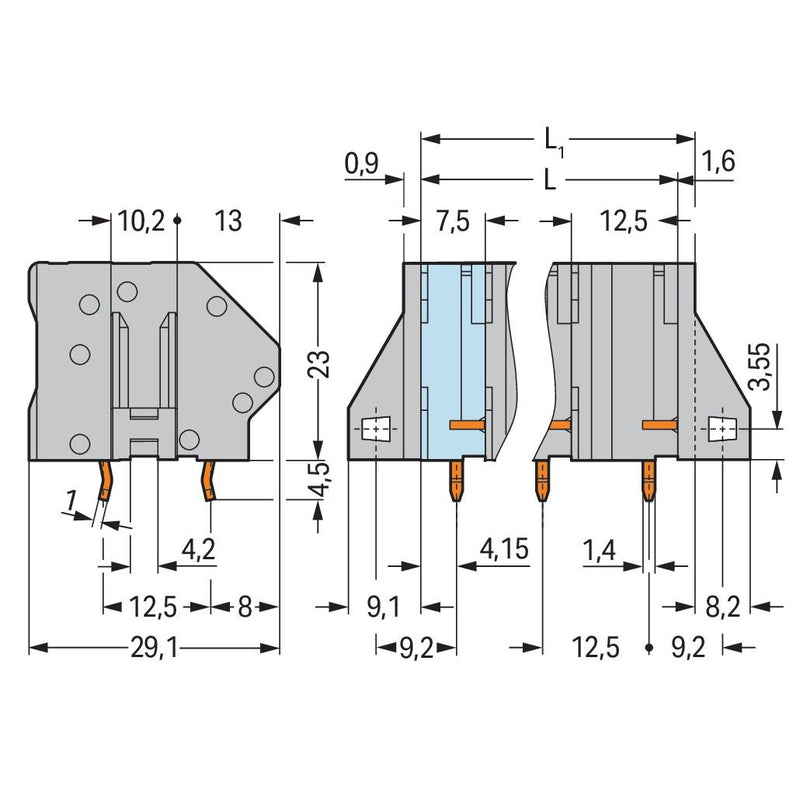

Die Leiterplattenklemme mit der Artikelnummer 745-1404 ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm  erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (46,6 x 27,5 x 29,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im Winkel von 45 ° zur Platine eingeführt.

Technische Details
Höhe	23 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	12,5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..6 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
40 x Stück Leiterplattenklemme Serie 745
