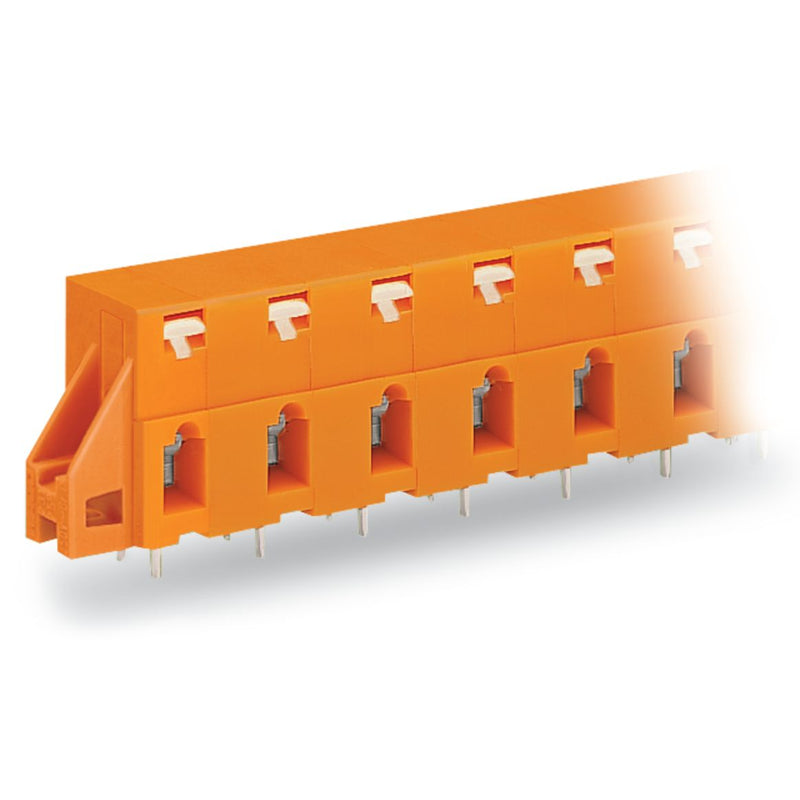

Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 10,16 mm
7-polig
CAGE CLAMP®
Befestigungflansch
orange
Durchführungsklemme Serie 741 mit Rastermaß 10,16 mm
Die Durchführungsklemme hat die Artikelnummer 741-627 und ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Durchführungsklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (75,36 x 22,5 x 12,8) mm. In Abhängigkeit von der Leiterart eignet sich die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Über einen Drücker wird diese Durchführungsklemme betätigt. Die Verlötung der Durchführungsklemme erfolgt mittels THT. Der Leiter wird in einem 0 °-Winkel zur Platine eingeführt.
| Technische Details |
|---|
| Höhe |
18,5 mm |
| Anzahl der elektrischen Anschlüsse |
7 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
1000 V |
| Bemessungsstoßspannung |
8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 741-627 Drücker,2,5mm²,or
