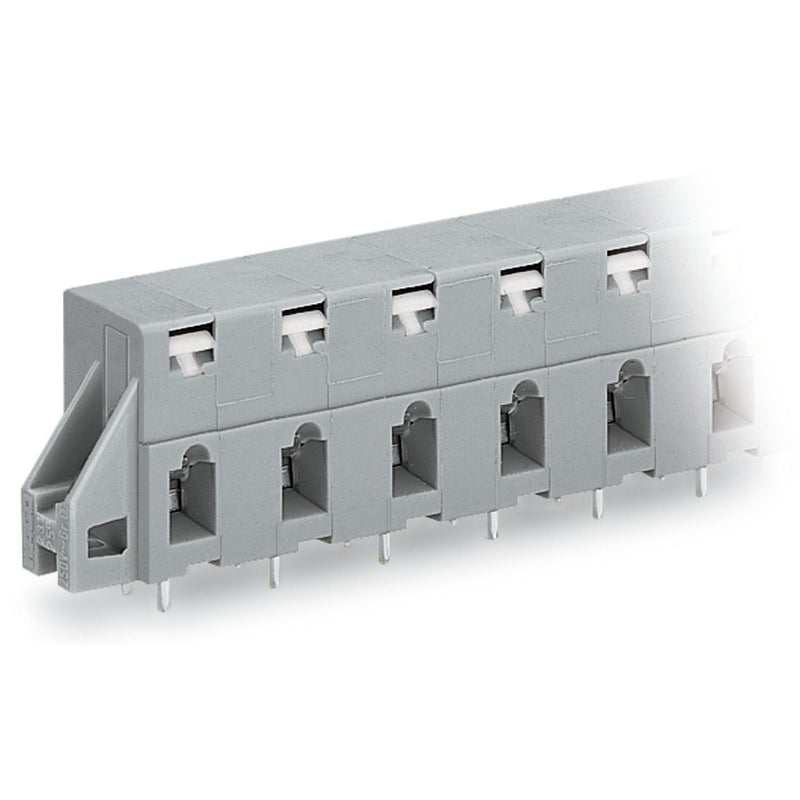

WAGO - Leiterplattenklemme 741-523 Drücker,2,5 mm²,grau − 30 Stück

Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 10 mm
3-polig
CAGE CLAMP®
Befestigungflansch
grau

Durchführungsklemme Serie 741 mit 0 ° Leitereinführung zur Platine

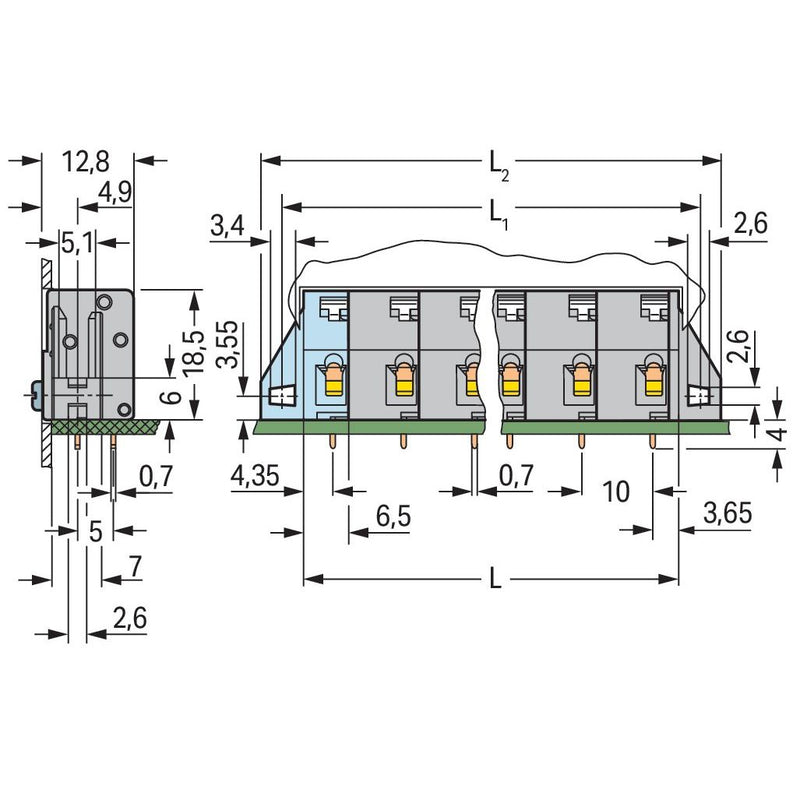

Bei dieser Durchführungsklemme mit der Artikelnummer 741-523 steht ein einfacher und zuverlässiger Anschluss im Fokus. Unsere Durchführungsklemmen gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (34,4 x 22,5 x 12,8) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Durchführungsklemme wird durch einen Drücker betätigt. Die Durchführungsklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche in einem 0 °-Winkel eingeführt.

Technische Details
Höhe	18,5 mm
Anzahl der elektrischen Anschlüsse	3
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	16 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
30 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 741-523 Drücker,2,5 mm²,grau
