Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,62 mm
9-polig
CAGE CLAMP®
orange

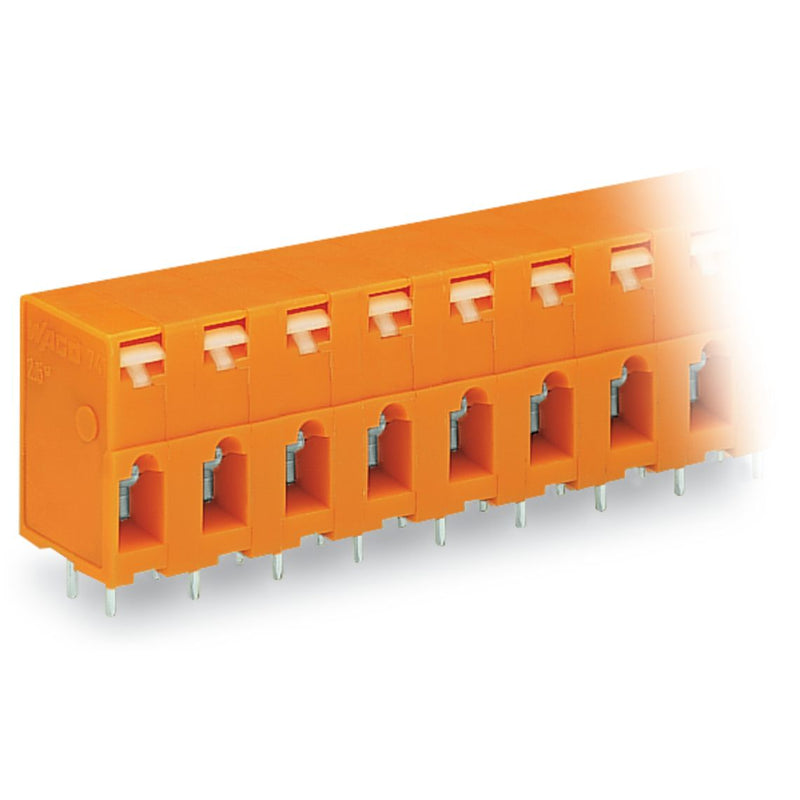

Durchführungsklemme Serie 741, orange
Die Durchführungsklemme mit der Artikelnummer 741-409 ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Durchführungsklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (67,46 x 22,5 x 12,8) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Über einen Drücker wird diese Durchführungsklemme betätigt. Die Verlötung der Durchführungsklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
18,5 mm |
| Anzahl der elektrischen Anschlüsse |
9 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
7,62 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
630 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
15 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 741-409 Drücker,2,5mm²,or
