Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 5,08 mm
8-polig
CAGE CLAMP®
orange

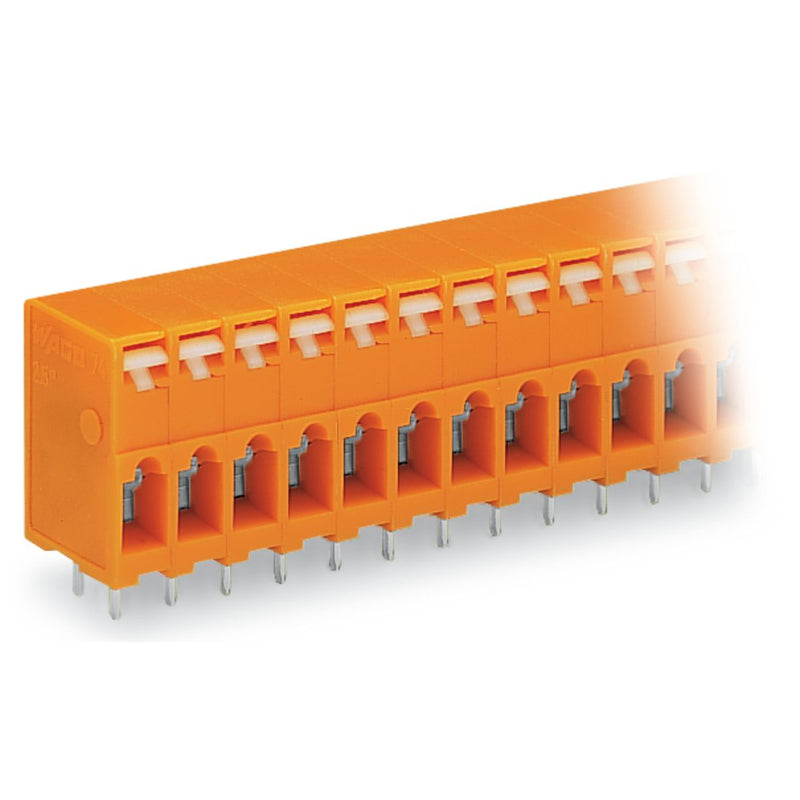

Durchführungsklemme Serie 741, orange
Bei dieser Durchführungsklemme mit der Artikelnummer 741-208 steht ein schneller und zuverlässiger Anschluss im Vordergrund. Mit unseren Durchführungsklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (42,14 x 22,5 x 12,8) mm. In Abhängigkeit von der Leiterart eignet sich diese Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Kontaktoberfläche wurde Zinn verwendet. Durch einen Drücker wird diese Durchführungsklemme betätigt. Die Verlötung der Durchführungsklemme erfolgt mittels THT. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.
| Technische Details |
|---|
| Höhe |
18,5 mm |
| Anzahl der elektrischen Anschlüsse |
8 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
5,08 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 741-208 Drücker,2,5mm²,or
