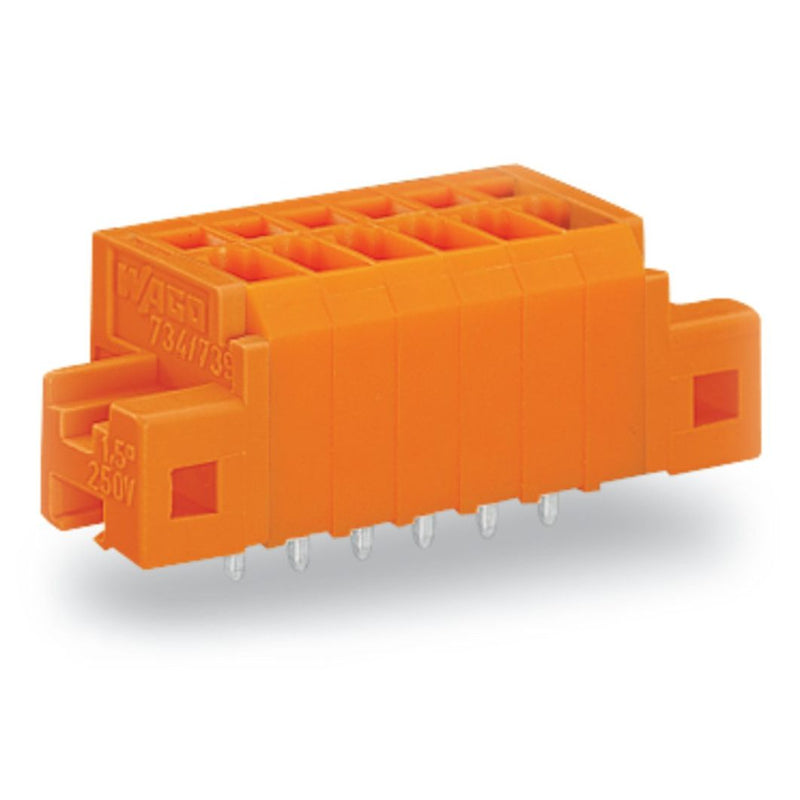

WAGO - Leiterplattenklemme 739-339/001-000 1,5mm² − 20 Stück

Leiterplattenklemme
1,5 mm²
Rastermaß 3,81 mm
9-polig
CAGE CLAMP®
Befestigungflansch
orange

Leiterplattenklemme Serie 739 mit Lötstiftabmessungen 0,6 x 0,8 mm

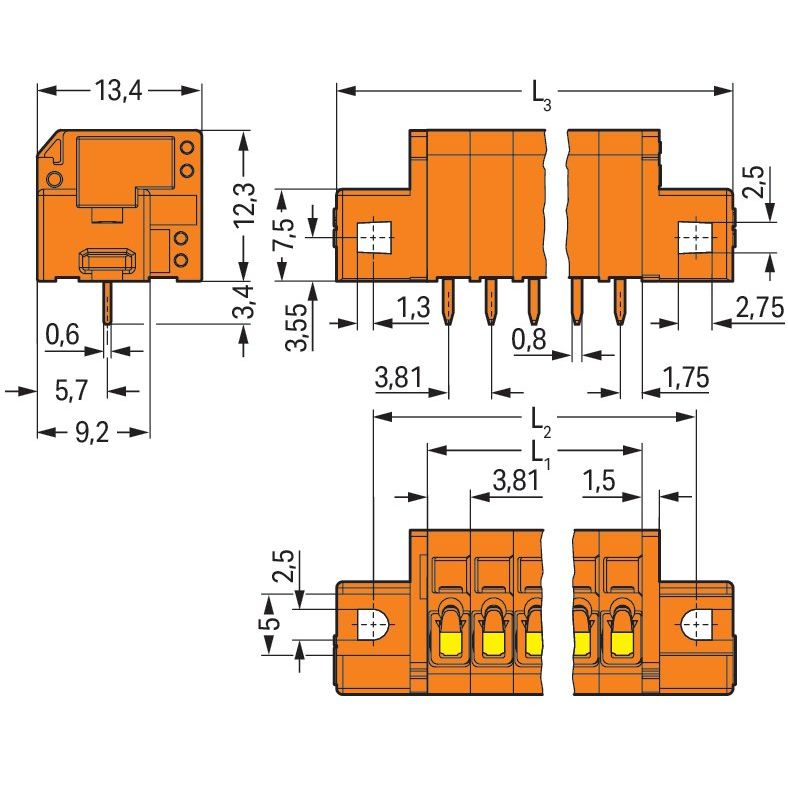

Die Leiterplattenklemme hat die Artikelnummer 739-339/001-000 und ermöglicht eine einfache und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (49,09 x 15,7 x 13,4) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im Winkel von 90 ° zur Platine eingeführt.

Technische Details
Höhe	12,3 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,81 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x Stück Leiterplattenklemmen 739-339/001-000
