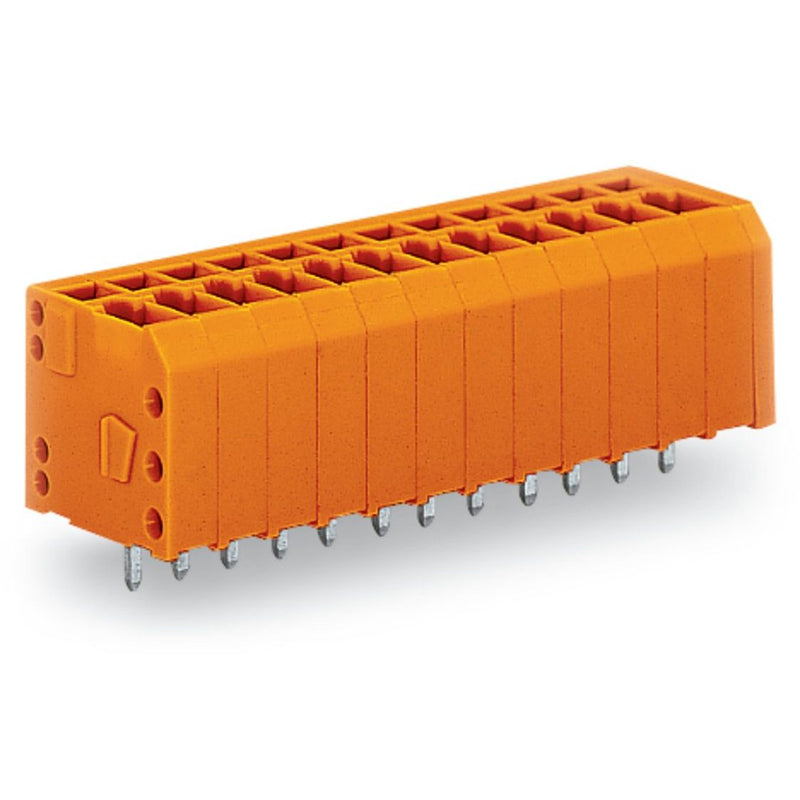

WAGO - Leiterplattenklemme 739-335 1,5mm² − 55 Stück

Leiterplattenklemme
1,5 mm²
Rastermaß 3,81 mm
5-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 739 mit Rastermaß 3,81 mm

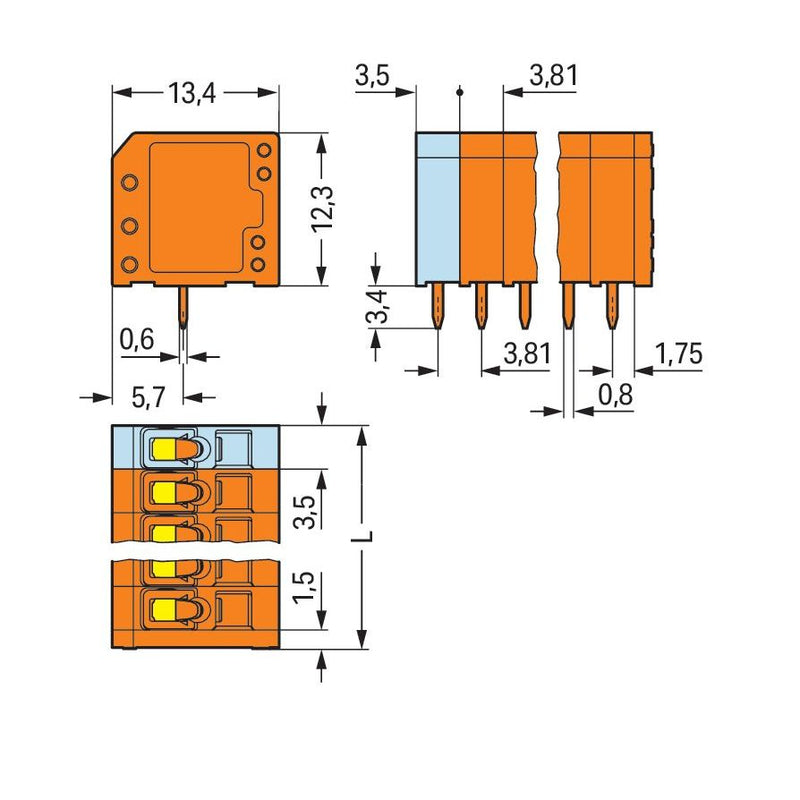

Die Leiterplattenklemme mit der Artikelnummer 739-335 ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm  nötig. Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (20,24 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² ausgelegt. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im 90 °-Winkel eingeführt.

Technische Details
Höhe	12,3 mm
Anzahl der elektrischen Anschlüsse	5
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,81 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
55 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 739-335 1,5mm²
