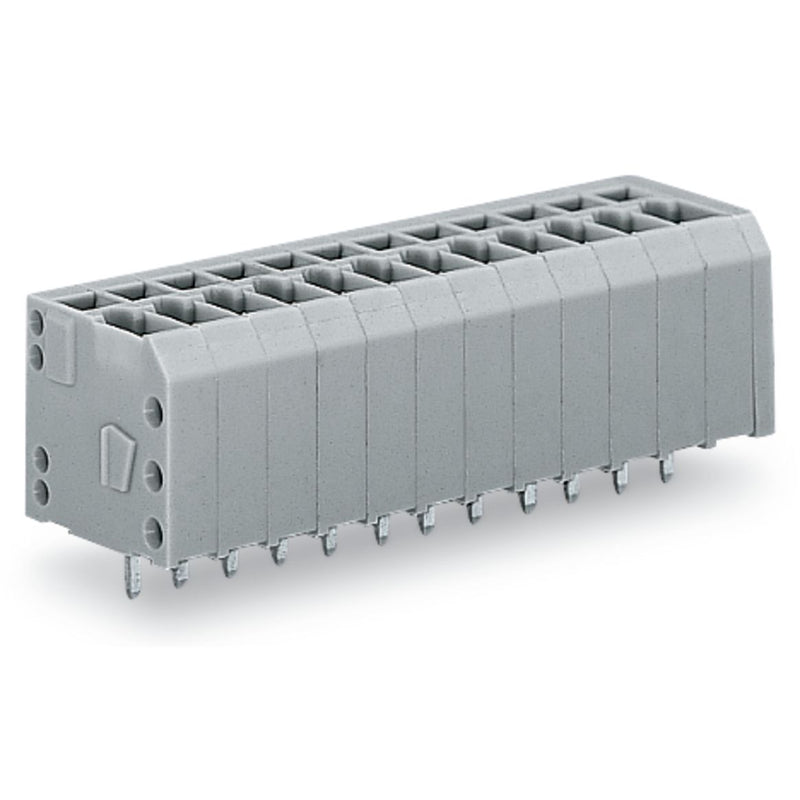

WAGO - Leiterplattenklemme 739-309 1,5mm² − 35 Stück

Leiterplattenklemme
1,5 mm²
Rastermaß 3,5 mm
9-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 739 mit Lötstiftabmessungen 0,6 x 0,8 mm

Die Leiterplattenklemme hat die Artikelnummer 739-309 und ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (33 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt.

Technische Details
Höhe	12,3 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
35 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 739-309 1,5mm²
