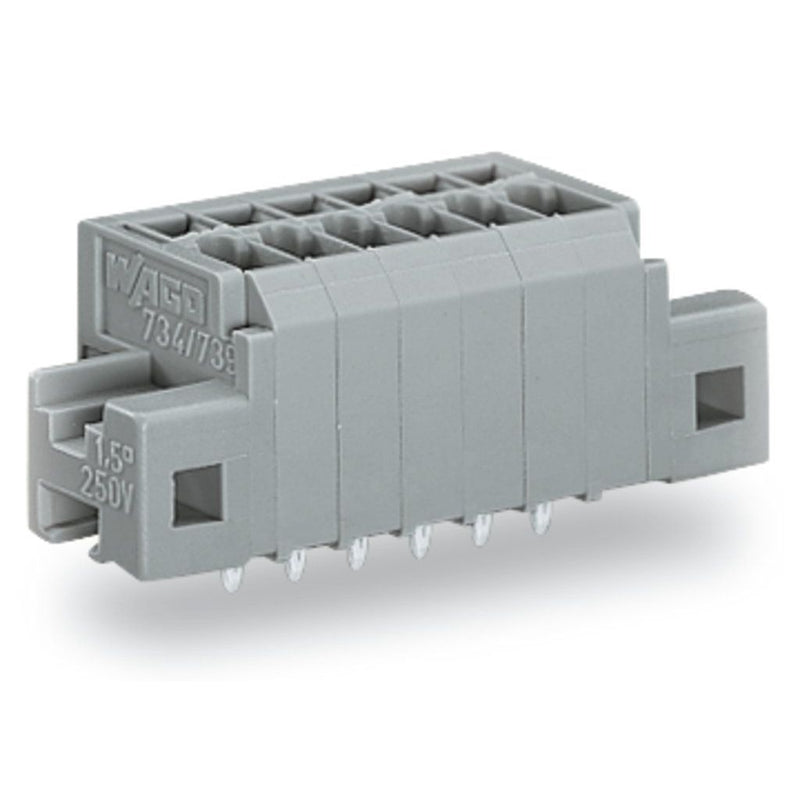

WAGO - Leiterplattenklemme 739-302/001-000 1,5mm² − 50 Stück

Leiterplattenklemme
1,5 mm²
Rastermaß 3,5 mm
2-polig
CAGE CLAMP®
Befestigungflansch
grau

Leiterplattenklemme Serie 739 mit Betätigungswerkzeug

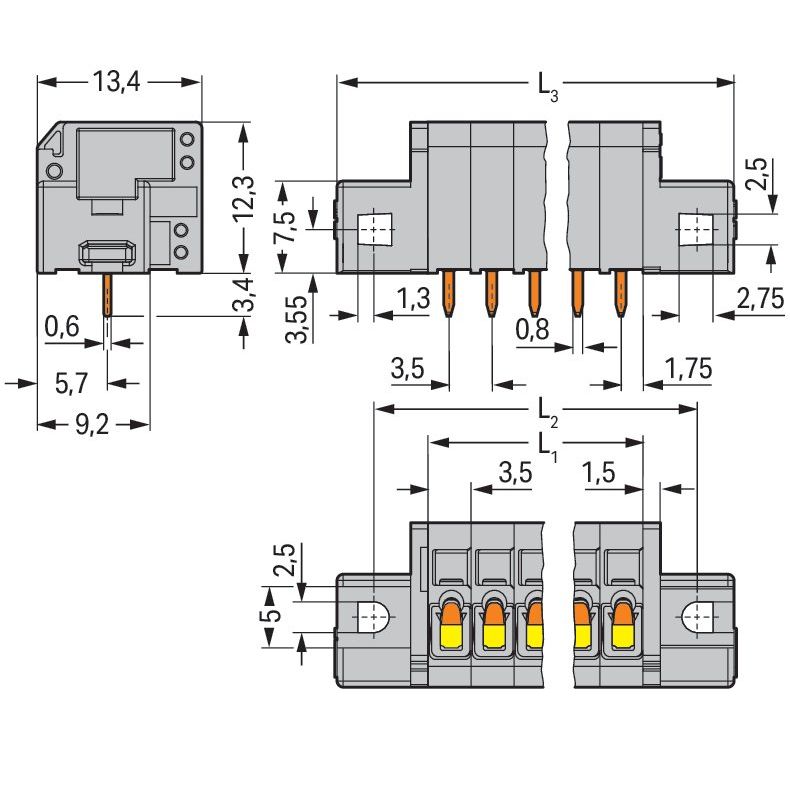

Die Leiterplattenklemme (Artikelnummer 739-302/001-000) ermöglicht eine schnelle und zuverlässige Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (21,8 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter im 90 °-Winkel zur Platine.

Technische Details
Höhe	12,3 mm
Anzahl der elektrischen Anschlüsse	2
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 739-302/001-000 1,5mm²
