WAGO - Leiterplattenklemme 735-122 Drücker,1,5mm²,or − 165 Stück

Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,81 mm
2-polig
PUSH WIRE®
1,50 mm²

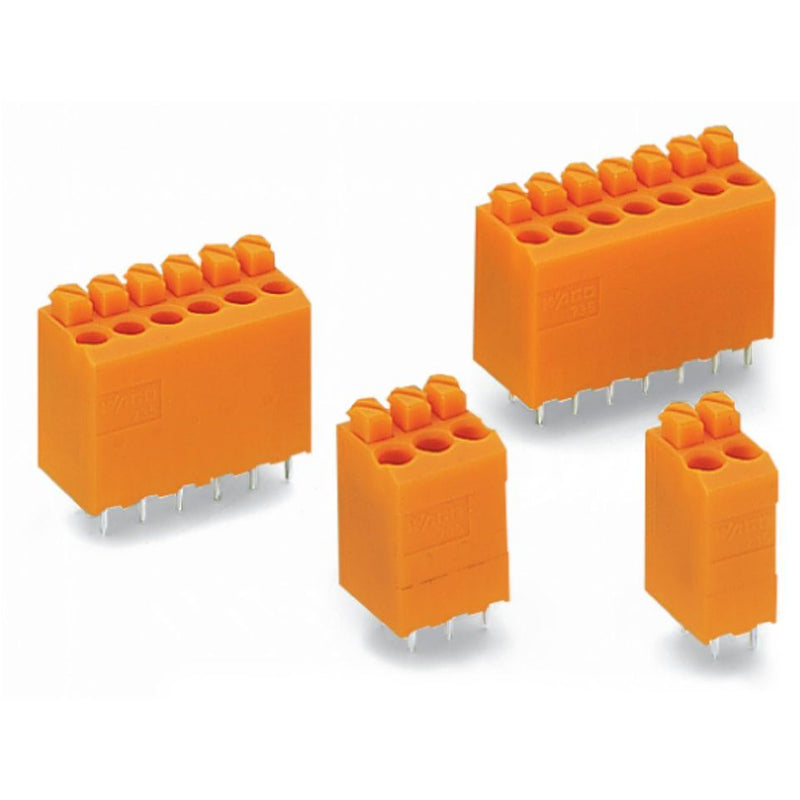

orangeKlemmenblöcke mit Drückern und PUSH WIRE^®-Anschluss.
Platzersparnis auf der Platine durch Betätigung und Verdrahtung von oben.
Eindrähtige Leiter direkt steckbar.
Klemmenblöcke polverlustfrei nebeneinander positionierbar.

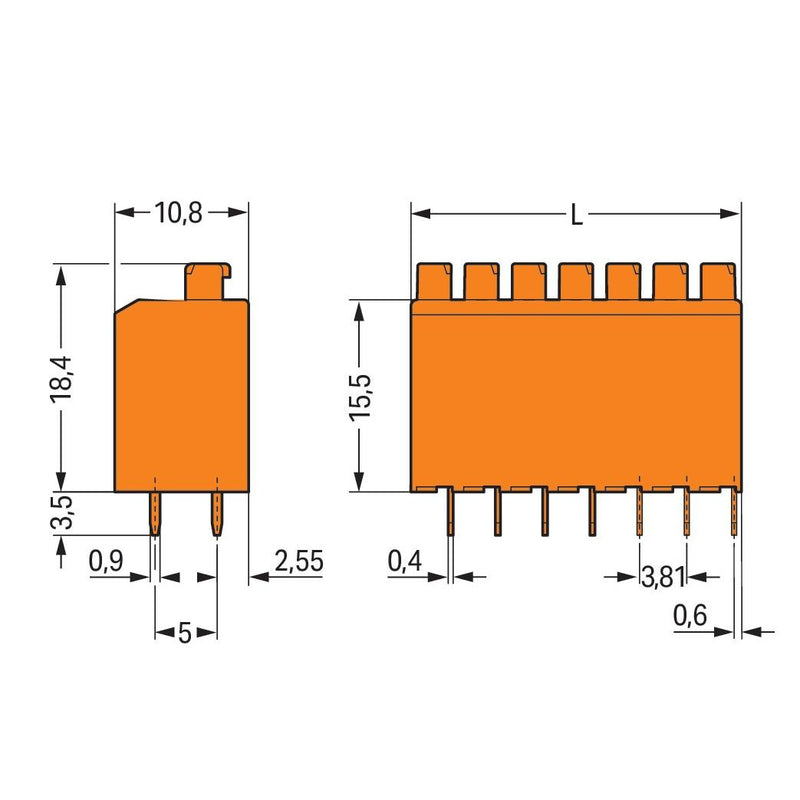

Technische Details
Höhe	18,4 mm
Anzahl der elektrischen Anschlüsse	2
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,81 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..1 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
165 x Leiterplattenklemme Leiterplattenklemme 735-122 Drücker,1,5mm²,or
