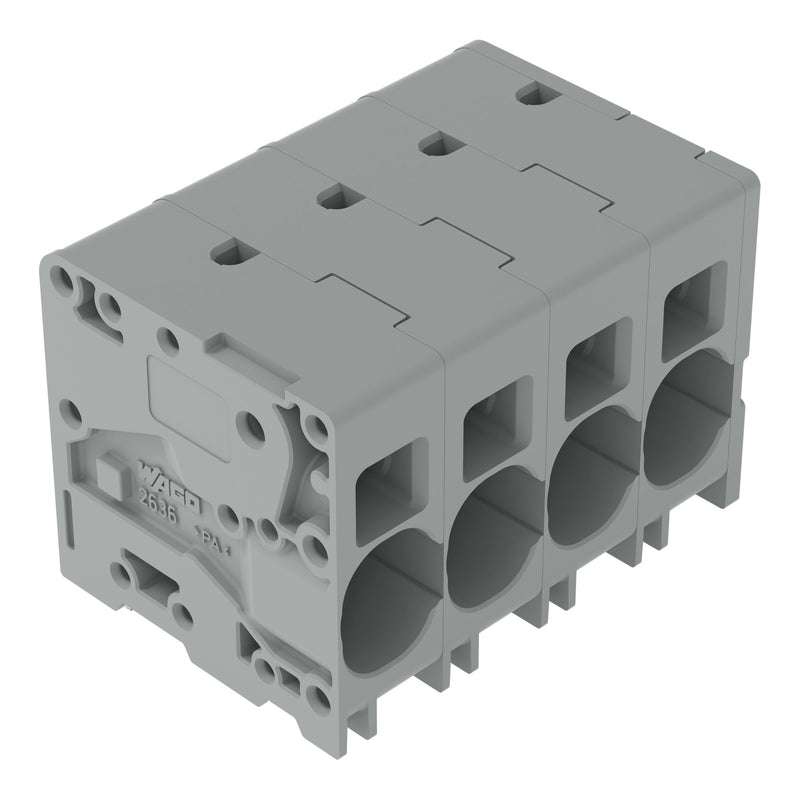

WAGO - Leiterplattenklemme 2636-1103/020-004 16mm² − 50 Stück

Leiterplattenklemme
16 mm²
Rastermaß 10 mm
3-polig
Push-in CAGE CLAMP®
16,00 mm²
schwarz

Leiterplattenklemme Serie 2636 mit 0 ° Leitereinführung zur Platine

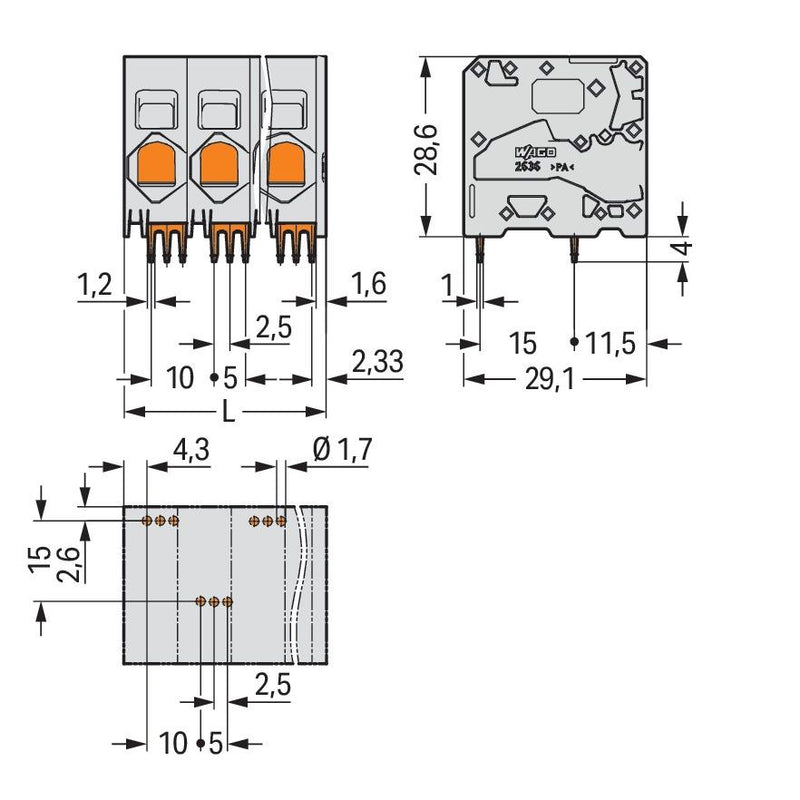

Die Leiterplattenklemme hat die Artikelnummer 2636-1103/020-004 und ermöglicht eine einfache und sichere Verdrahtung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm  nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (31,6 x 32,6 x 29,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt.

Technische Details
Höhe	28,6 mm
Anzahl der elektrischen Anschlüsse	3
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x Leiterplattenklemme 2636-1103/020-004
