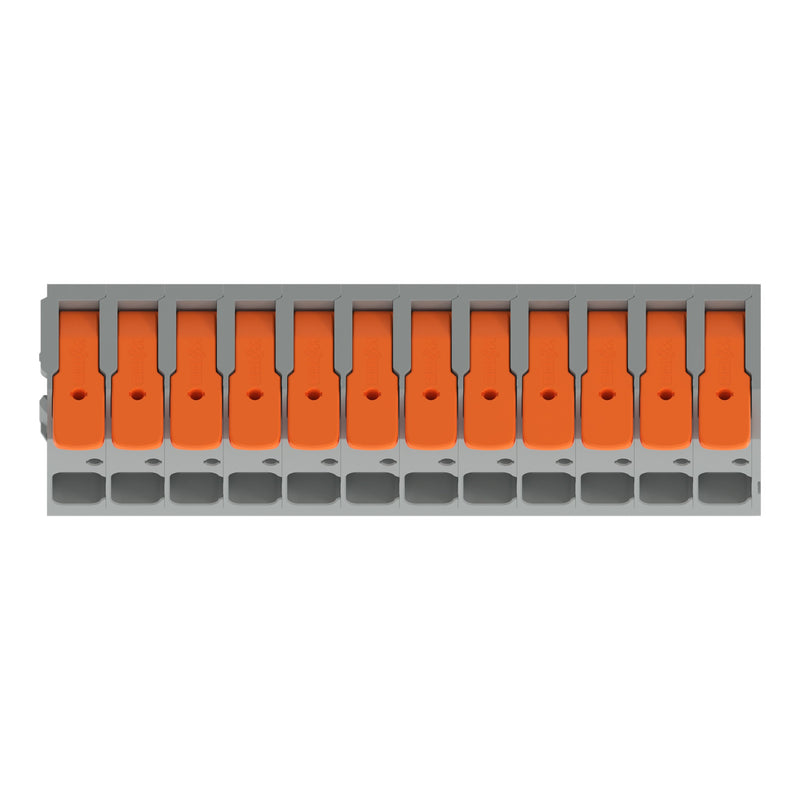

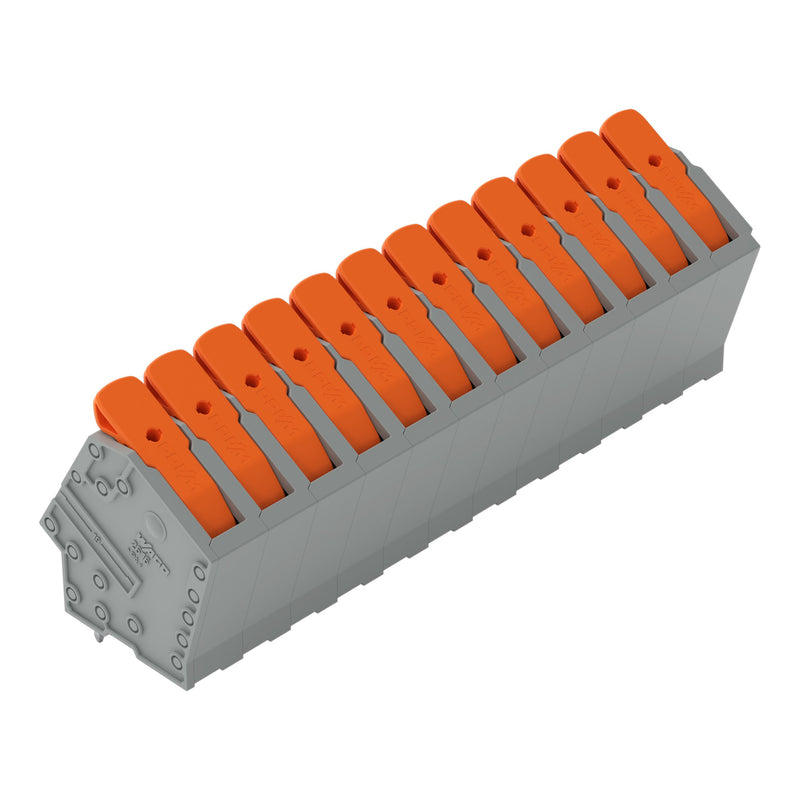

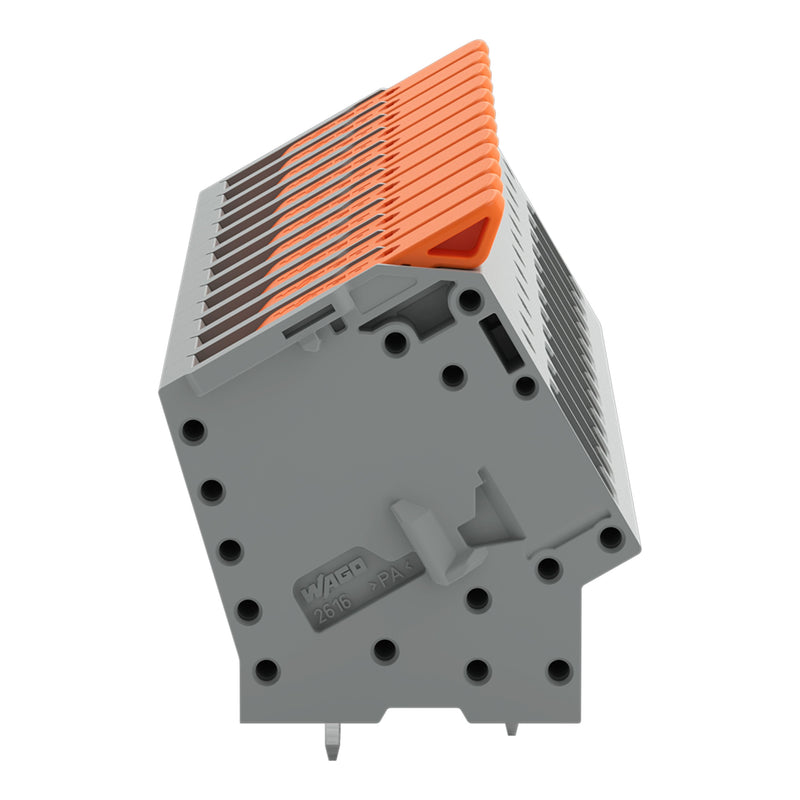

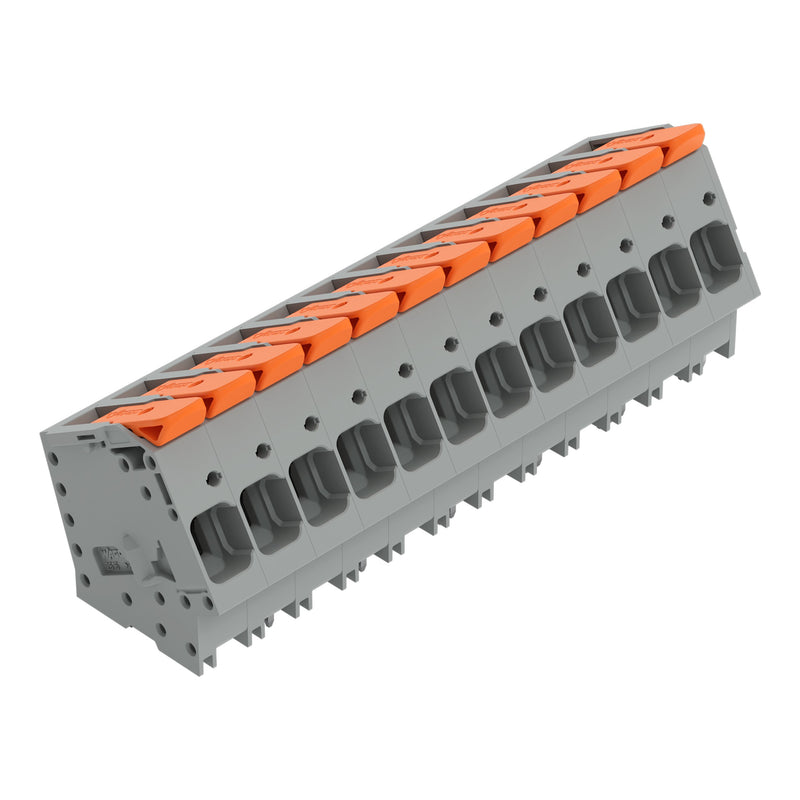

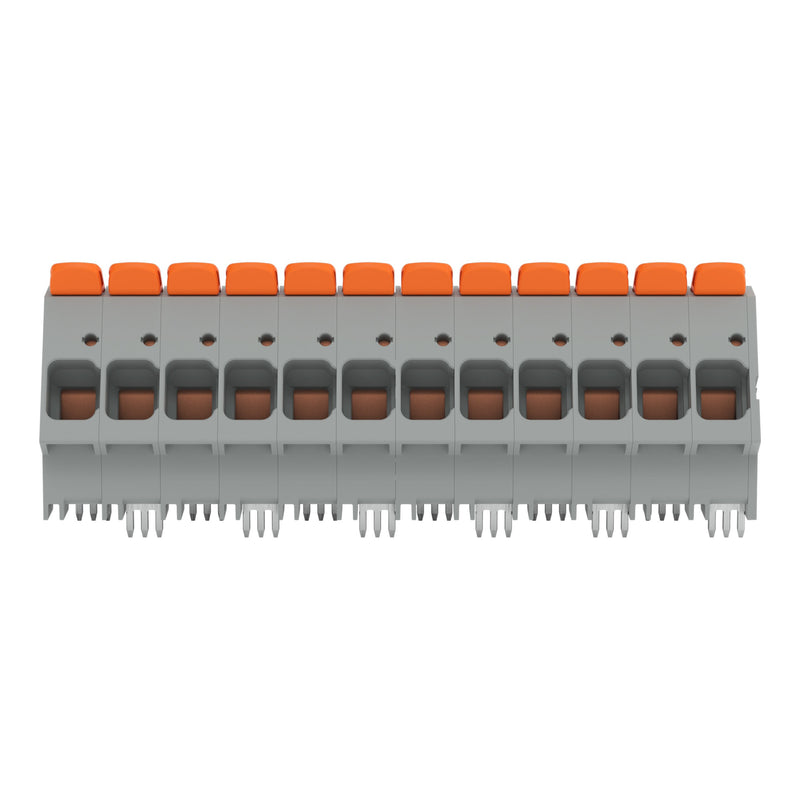

WAGO - Leiterplattenklemme 2616-2112/020-000 − 7 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
12-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 2616 mit Hebel

Die Leiterplattenklemme mit der Artikelnummer 2616-2112/020-000 ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (122,85 x 47,4 x 39,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Über einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 30 ° zur Oberfläche.

Technische Details
Höhe	47,4 mm
Anzahl der elektrischen Anschlüsse	12
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
7 x Stück Leiterplattenklemme 2616-2112/020-000
