WAGO - Leiterplattenklemme 2616-1106 16mm²,gr − 20 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
6-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 2616, grau

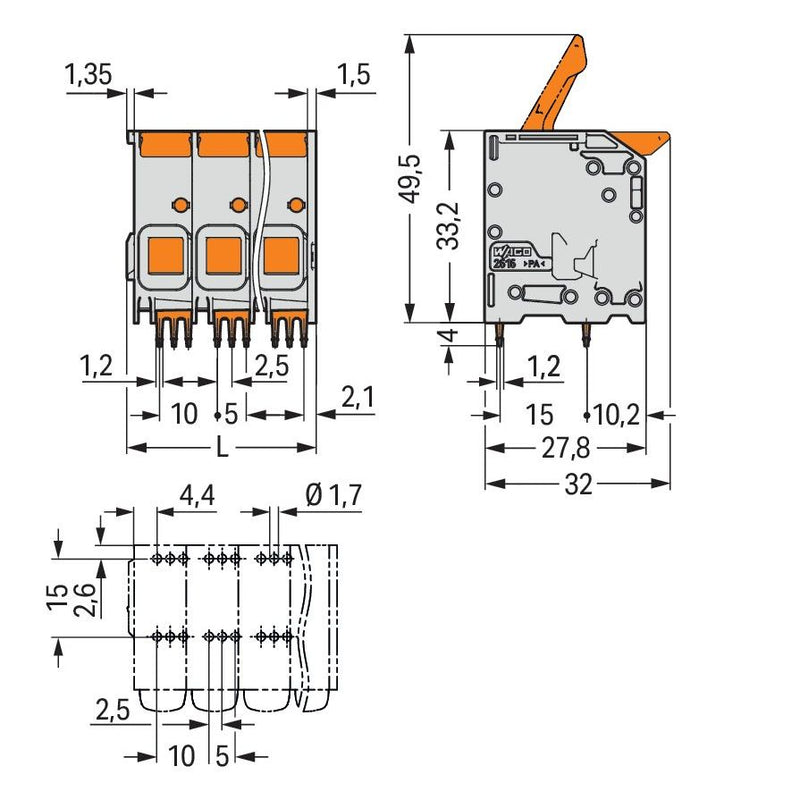

Die Leiterplattenklemme mit der Artikelnummer 2616-1106 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm  erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (62,8 x 37,2 x 32) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter in einem 0 °-Winkel zur Platine.

Technische Details
Höhe	33,2 mm
Anzahl der elektrischen Anschlüsse	6
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	76 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x Leiterplattenklemme 2616-1106
