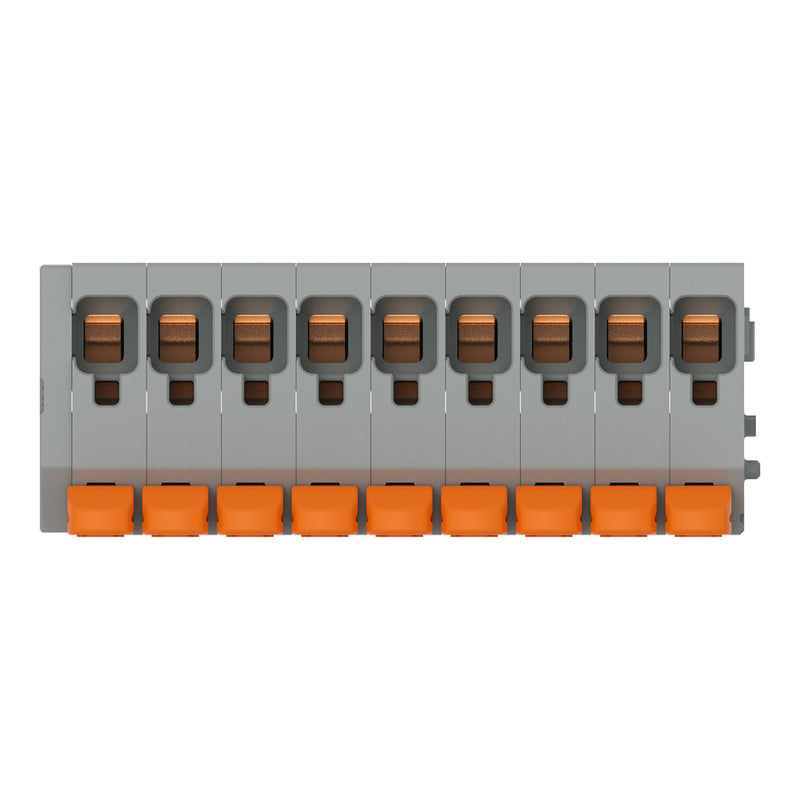

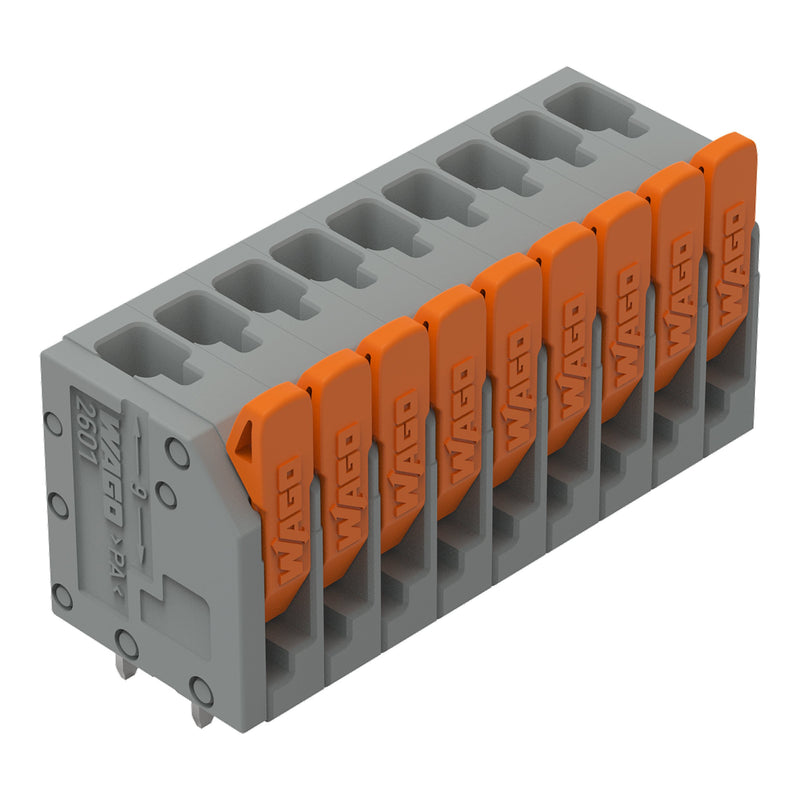

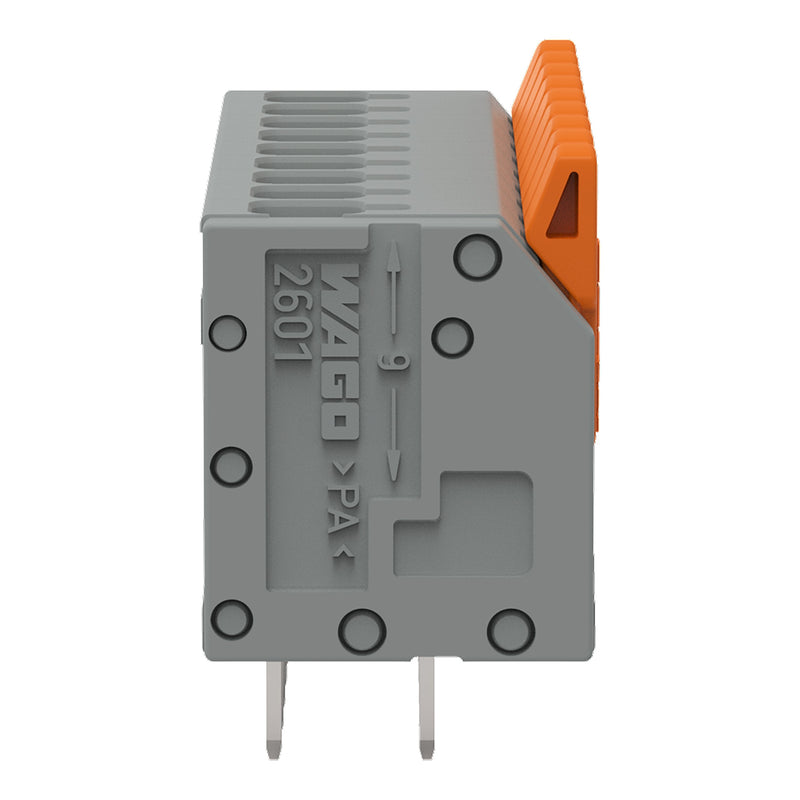

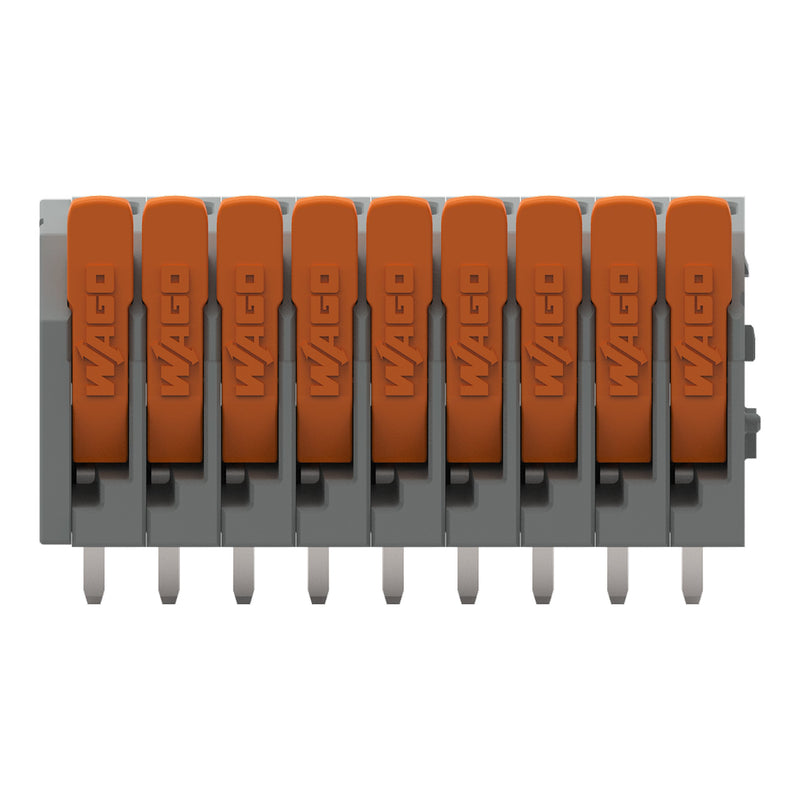

WAGO - Leiterplattenklemme 2601-3109 1,5mm²,gr − 60 Stück

Leiterplattenklemme
Hebel
1,5 mm²
Rastermaß 3,5 mm
9-polig
Push-in CAGE CLAMP®
1,50 mm²
grau

Leiterplattenklemme Serie 2601 mit Rastermaß 3,5 mm

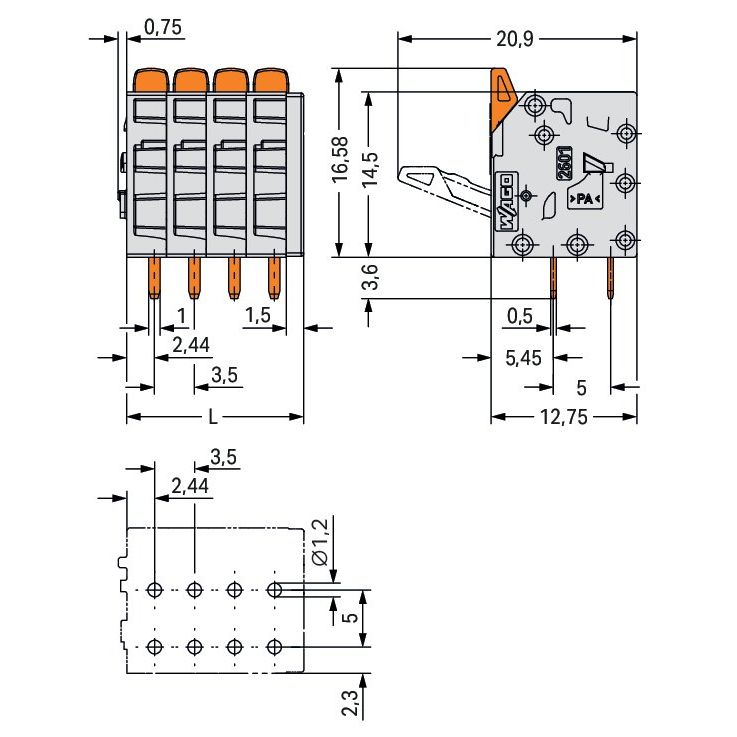

Die Leiterplattenklemme (Artikelnummer 2601-3109) ermöglicht eine schnelle und zuverlässige Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (33 x 20,2 x 12,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 2,5 mm² ausgelegt. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im Winkel von 90 ° zur Platine eingeführt.

Technische Details
Höhe	16,6 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	500 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,6 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
60 x Leiterplattenklemme 2601-3109
