WAGO - Leiterplattenklemme 2601-1103/000-005 − 160 Stück

Leiterplattenklemme
Hebel
1,5 mm²
Rastermaß 3,5 mm
3-polig
Push-in CAGE CLAMP®
1,50 mm²
rot

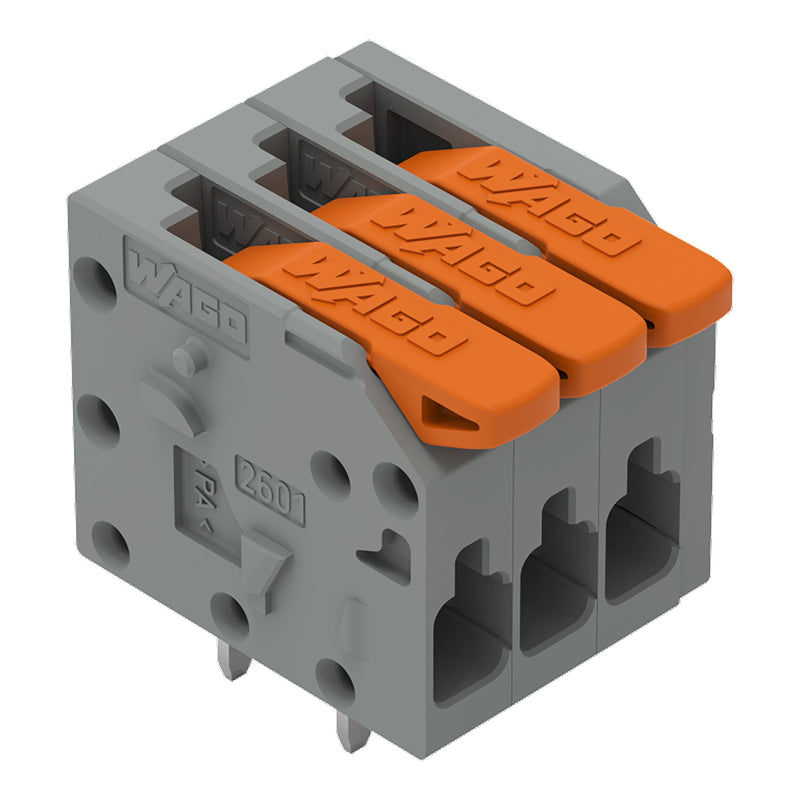

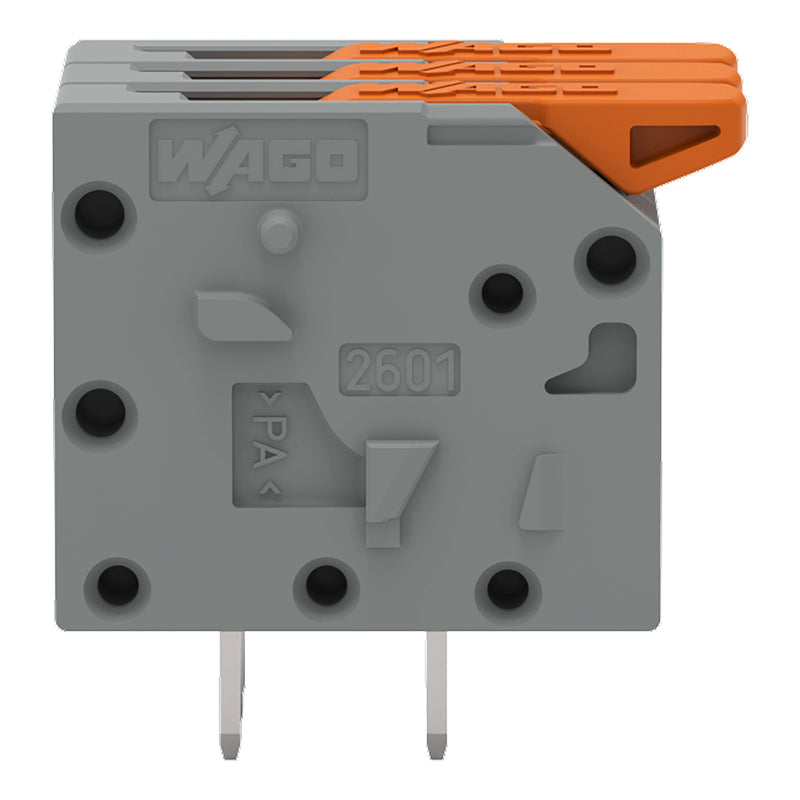

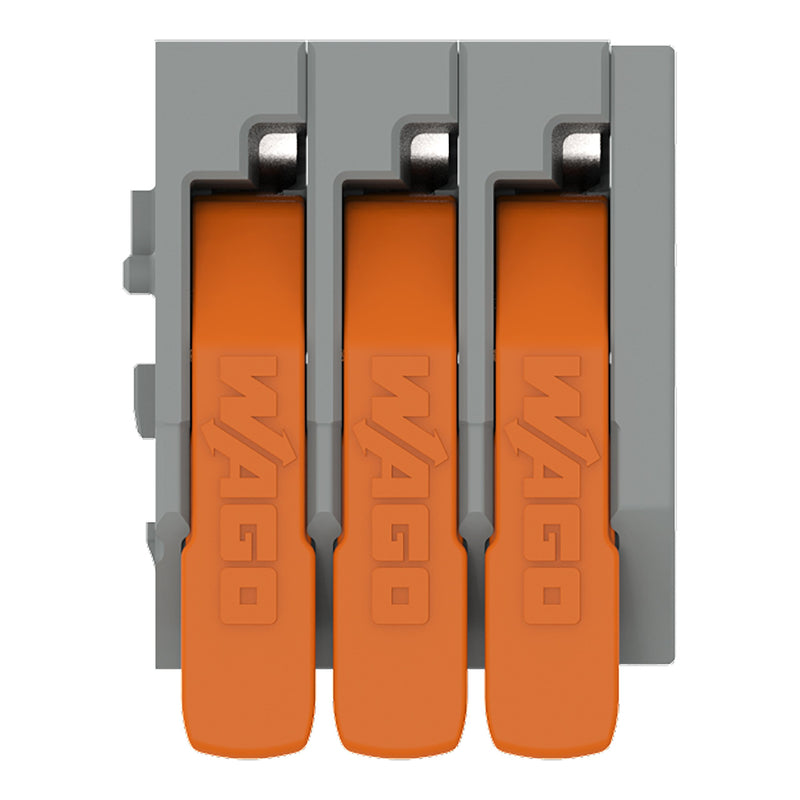

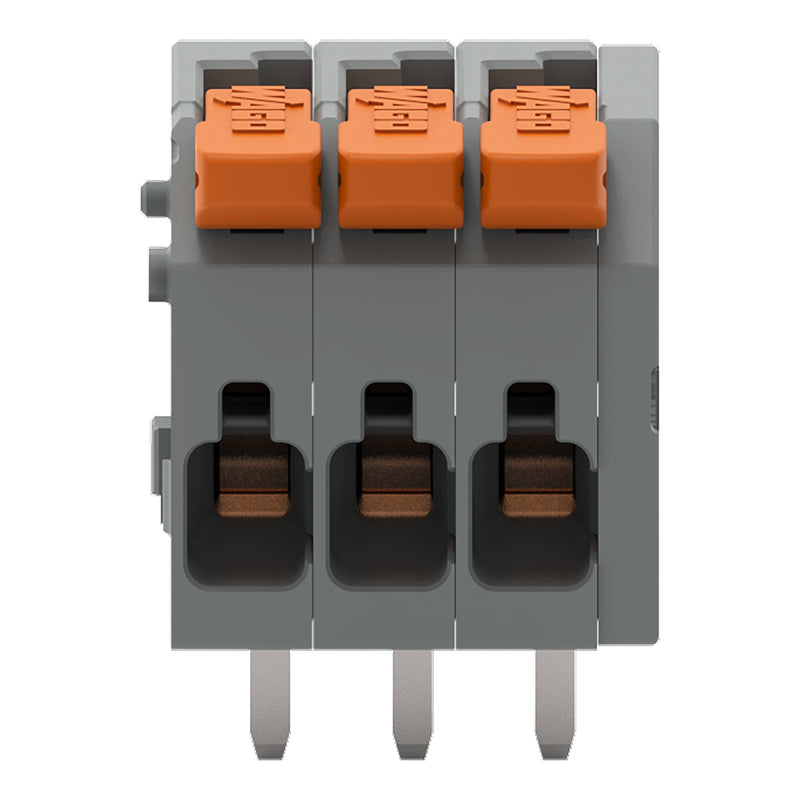

Leiterplattenklemme Serie 2601 mit Hebel

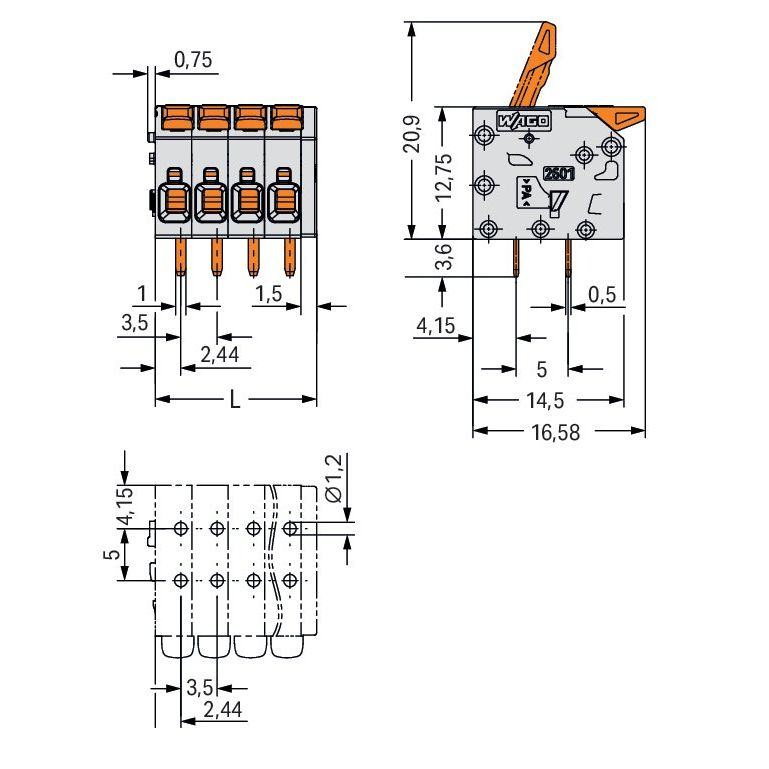

Die Leiterplattenklemme hat die Artikelnummer 2601-1103/000-005 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (12 x 16,35 x 16,58) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im Winkel von 0 ° zur Platine eingeführt.

Technische Details
Höhe	12,75 mm
Anzahl der elektrischen Anschlüsse	3
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	17,5 A
Bemessungsspannung	500 V
Bemessungsstoßspannung	2,5 kV
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,6 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	rot
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Art der Banderolierung	ohne

Lieferumfang:
160 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 2601-1103/000-005

Keine Downloads vorhanden.
