Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
5-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau
Leiterplattenklemme Serie 257 mit CAGE CLAMP®

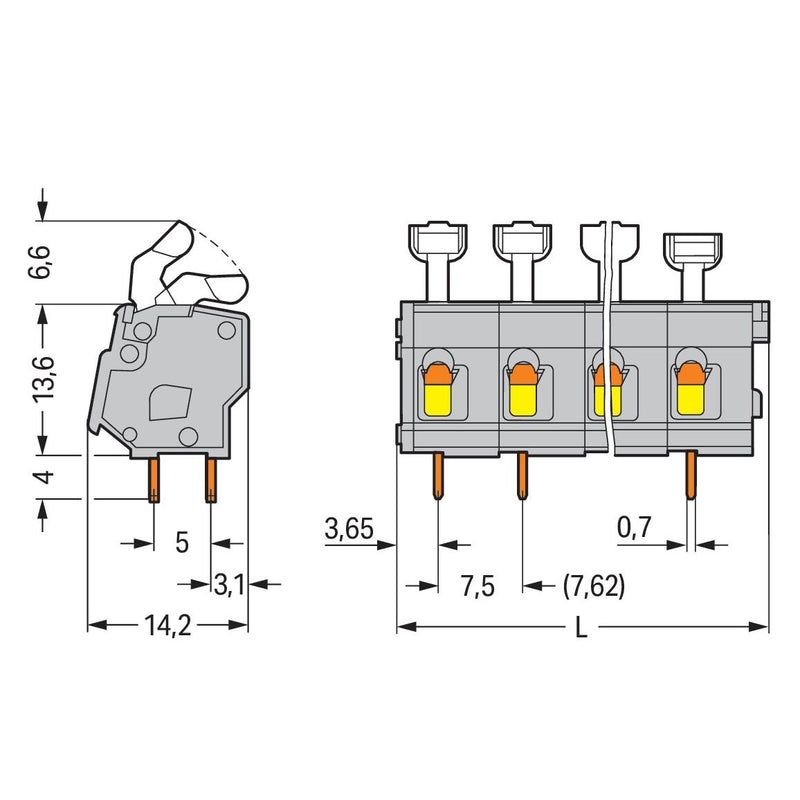

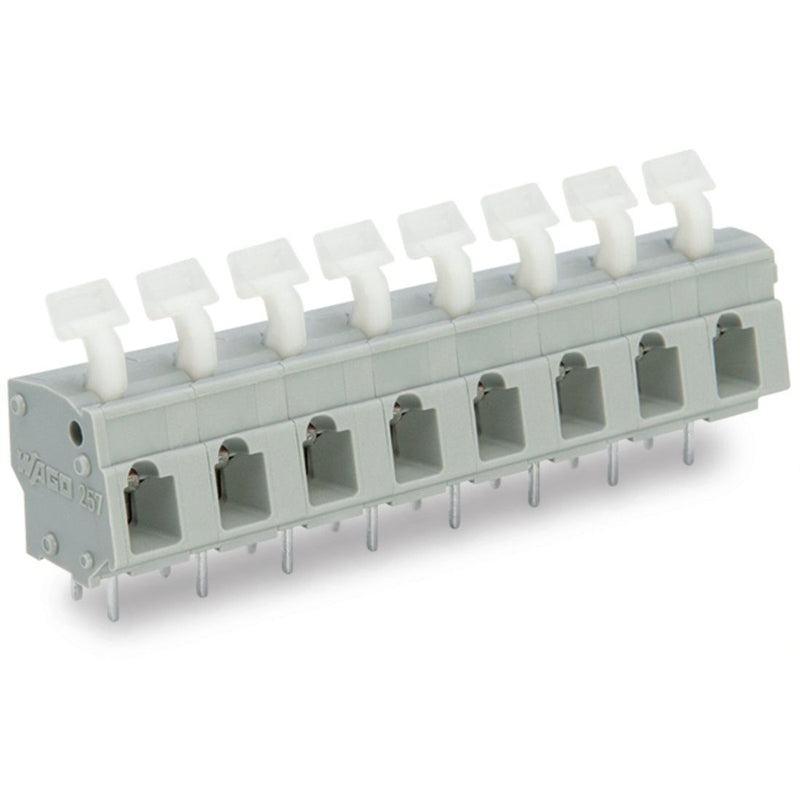

Die Leiterplattenklemme mit der Artikelnummer 257-555 ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße betragen in Breite x Höhe x Tiefe (40,4 x 24,2 x 14,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch Drücker, abgewinkelt betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird in einem 0 °-Winkel zur Platine eingeführt.
| Technische Details |
|---|
| Höhe |
20,2 mm |
| Anzahl der elektrischen Anschlüsse |
5 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
7,5 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
630 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
30 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 257-555 Drücker,2,5 mm²,grau
