WAGO - Leiterplattenklemme 256504332009999000 2,5mm²,lgr − 140 Stück

Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
4-polig
Ex-e-geeignet
CAGE CLAMP®
Brückungsmöglichkeit
Lötstiftlänge 5,5 mm
2,50 mm²
lichtgrau

Leiterplattenklemme Serie 256, lichtgrau

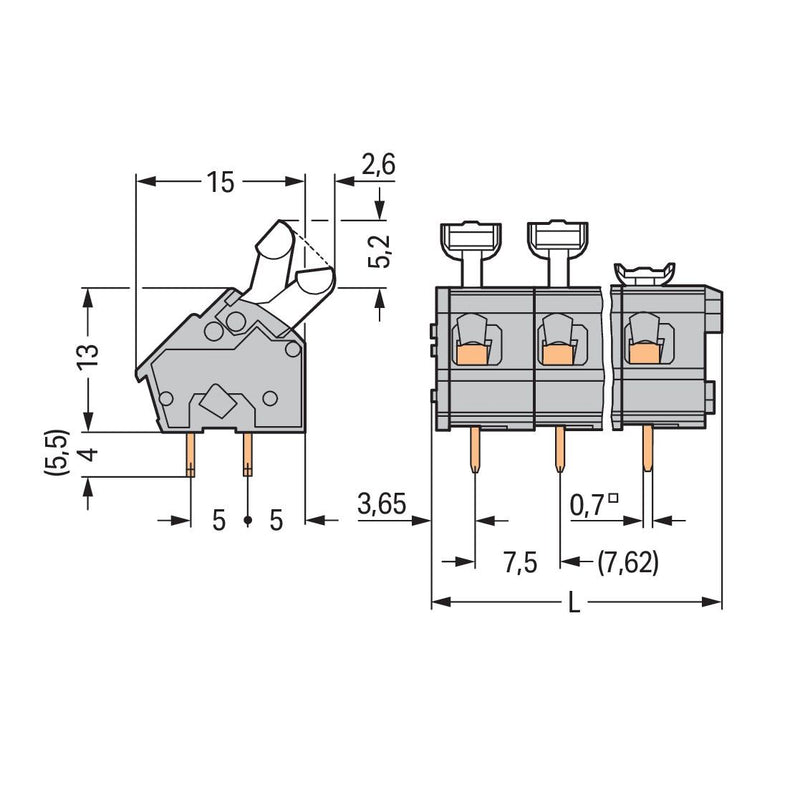

Die Leiterplattenklemme (Artikelnummer 256-504/332-009/999-950) ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm  erforderlich. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (32,9 x 23,7 x 17,6) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Platine.

Technische Details
Höhe	18,2 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	7,5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	275 V
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	5,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
140 x Leiterplattenklemme
