Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
16-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

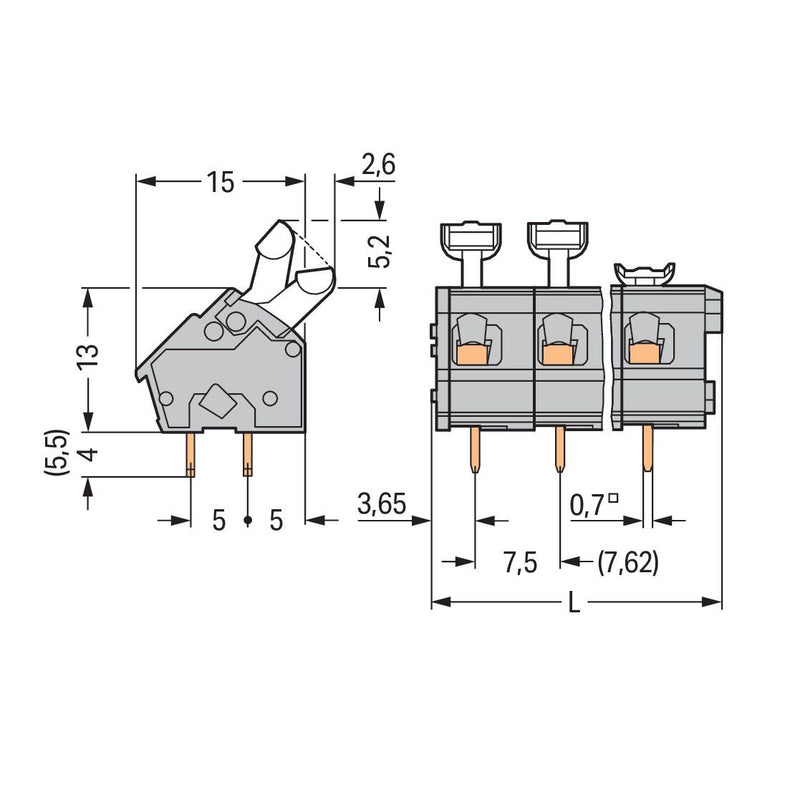

Leiterplattenklemme Serie 256 mit CAGE CLAMP®
Die Leiterplattenklemme hat die Artikelnummer 256-516 und ermöglicht eine einfache und zuverlässige Verbindung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Maße (122,9 x 22,2 x 17,6) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt.
| Technische Details |
|---|
| Höhe |
18,2 mm |
| Anzahl der elektrischen Anschlüsse |
16 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
7,5 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 256-516 Drücker,2,5 mm²,grau
