Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 5/5,08 mm
48-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau
Leiterplattenklemme Serie 256, grau

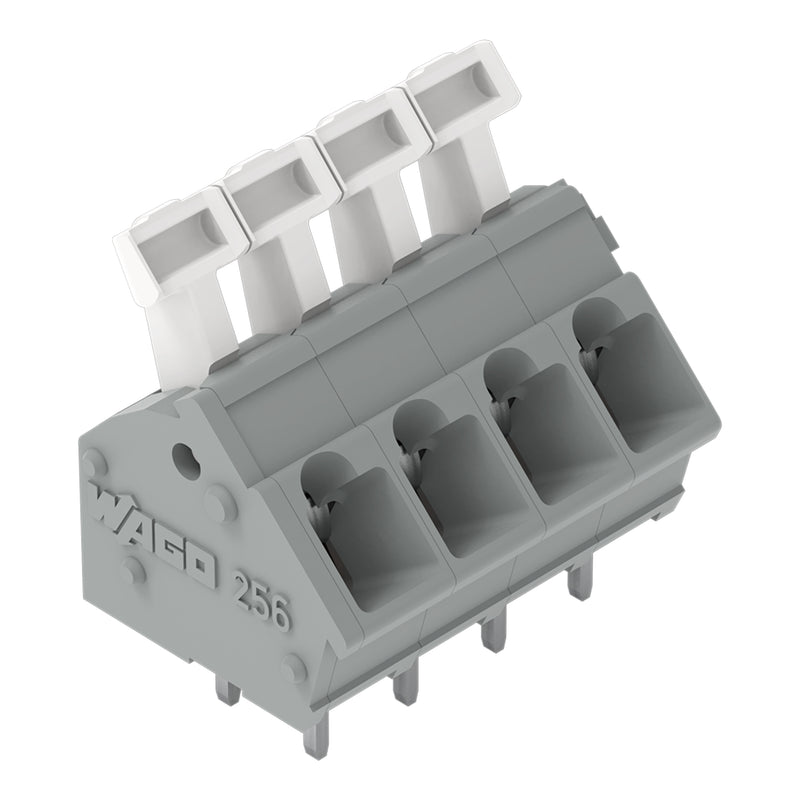

Bei dieser Leiterplattenklemme mit der Artikelnummer 256-448 steht eine schnelle und sichere Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (242,9 x 22,2 x 17,6) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im 45 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
18,2 mm |
| Anzahl der elektrischen Anschlüsse |
48 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
5 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 256-448 Drücker,2,5 mm²,grau
