Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 10/10,16 mm
16-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau
Leiterplattenklemme Serie 255 mit CAGE CLAMP®

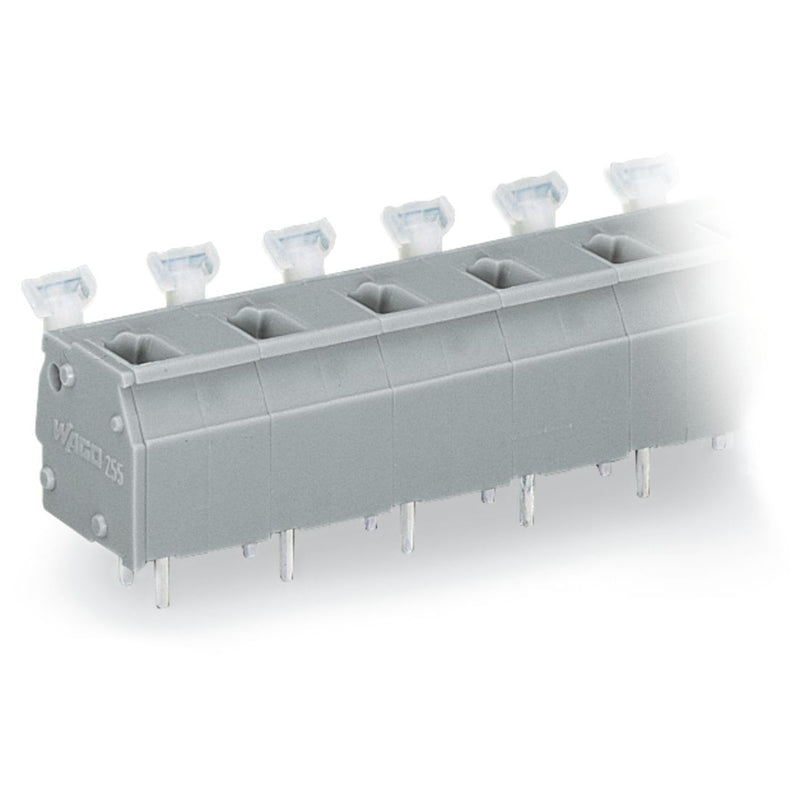

Die Leiterplattenklemme mit der Artikelnummer 255-616 ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (162,9 x 18,2 x 18,3) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter im 90 °-Winkel zur Platine.
| Technische Details |
|---|
| Höhe |
14,2 mm |
| Anzahl der elektrischen Anschlüsse |
16 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Leiteranschluss |
90° (vertikal nach oben) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
1000 V |
| Bemessungsstoßspannung |
8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
5 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 255-616 Drücker,2,5 mm²,grau
