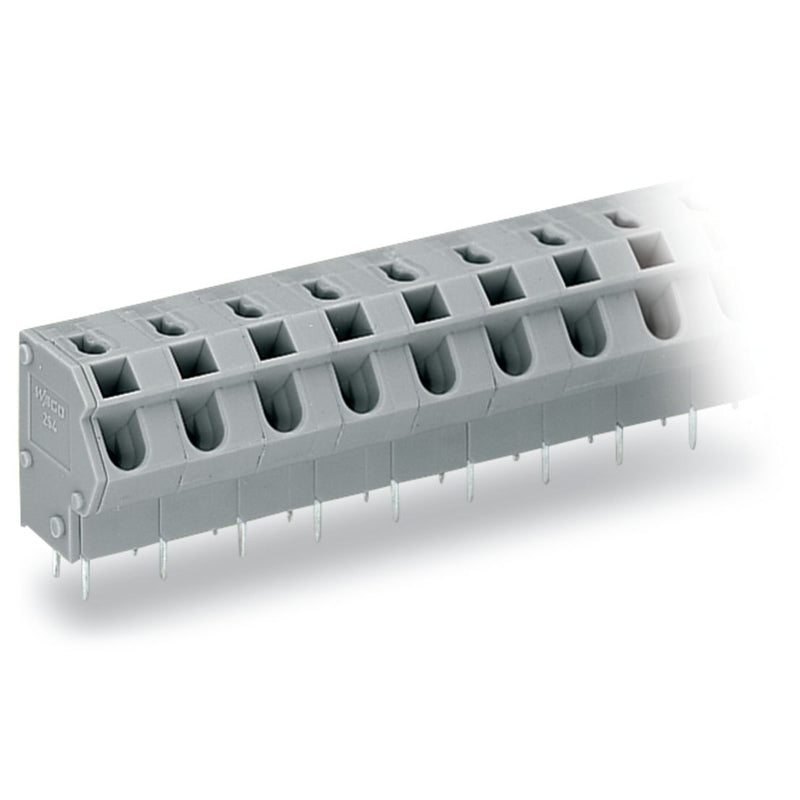

WAGO - Leiterplattenklemme 254-558 2,5mm² − 20 Stück

Leiterplattenklemme
2,5 mm²
Rastermaß 7,5/7,62 mm
8-polig
PUSH WIRE®
grau

Leiterplattenklemme Serie 254 mit Betätigungswerkzeug

Bei dieser Leiterplattenklemme (Artikelnummer 254-558) steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter einfacher zu klemmen. Die Maße betragen in Breite x Höhe x Tiefe (61,5 x 19,7 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im Winkel von 45 ° eingeführt.

Technische Details
Höhe	15,7 mm
Anzahl der elektrischen Anschlüsse	8
Anzahl der Etagen	1
Rastermaß der Anschlüsse	7,5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	24 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 254-558 2,5mm²
