Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,5 mm
18-polig
Push-in CAGE CLAMP®
blau

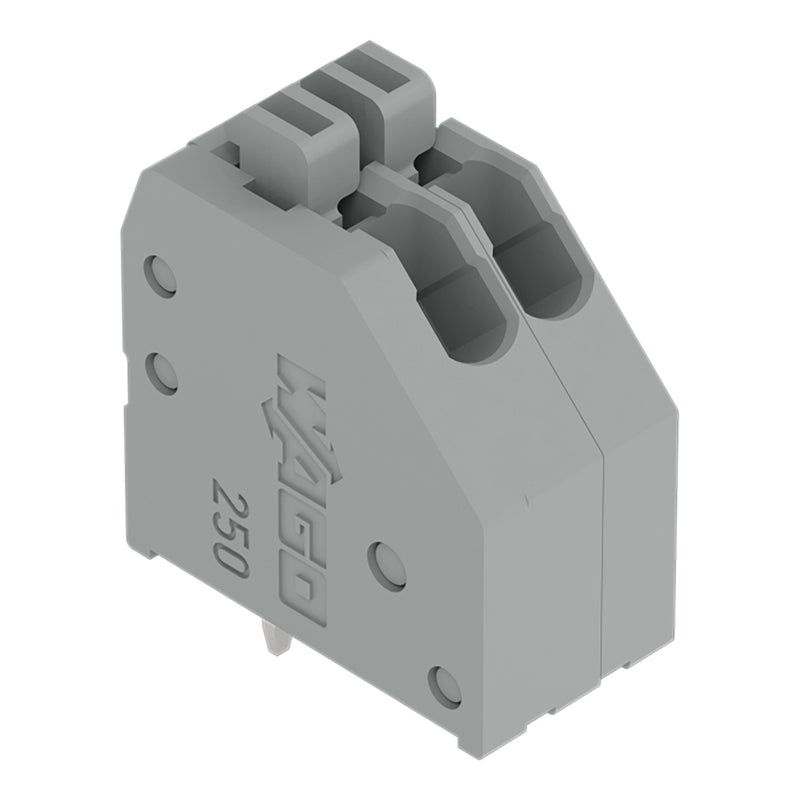

Leiterplattenklemme Serie 250 mit Drücker
Bei dieser Leiterplattenklemme (Artikelnummer 250-418/000-006) steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8,5 und 9,5 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (46,5 x 16,7 x 12) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche.
| Technische Details |
|---|
| Höhe |
13,1 mm |
| Anzahl der elektrischen Anschlüsse |
18 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
2,5 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
4 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,14..0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..0,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..0,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
blau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
20 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 250-418/000-006 Drücker,0,5mm²,blau
