Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
24-polig
Push-in CAGE CLAMP®
grau

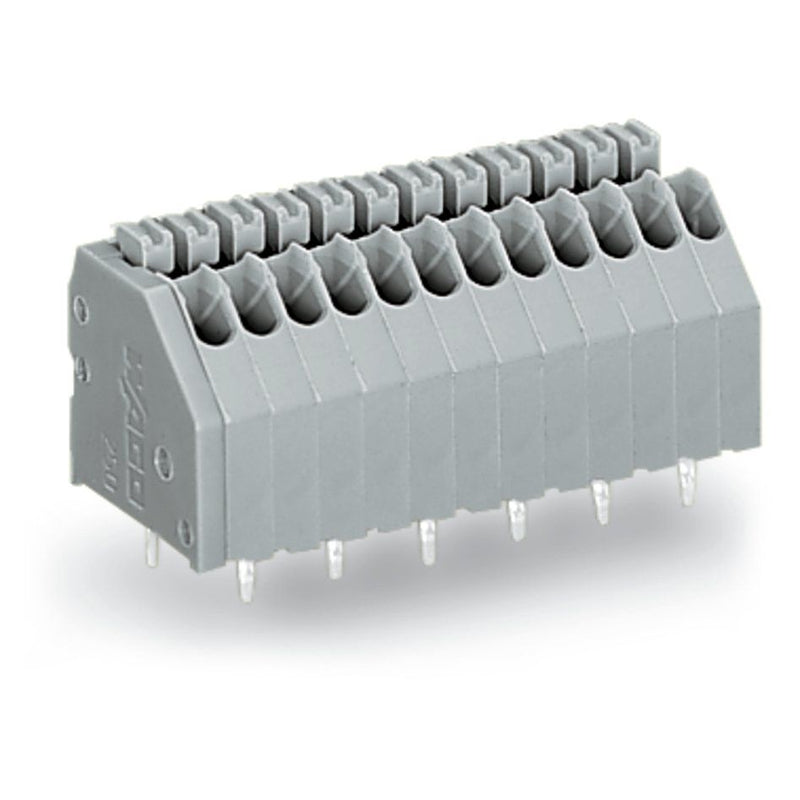

Leiterplattenklemme Serie 250 mit Drücker

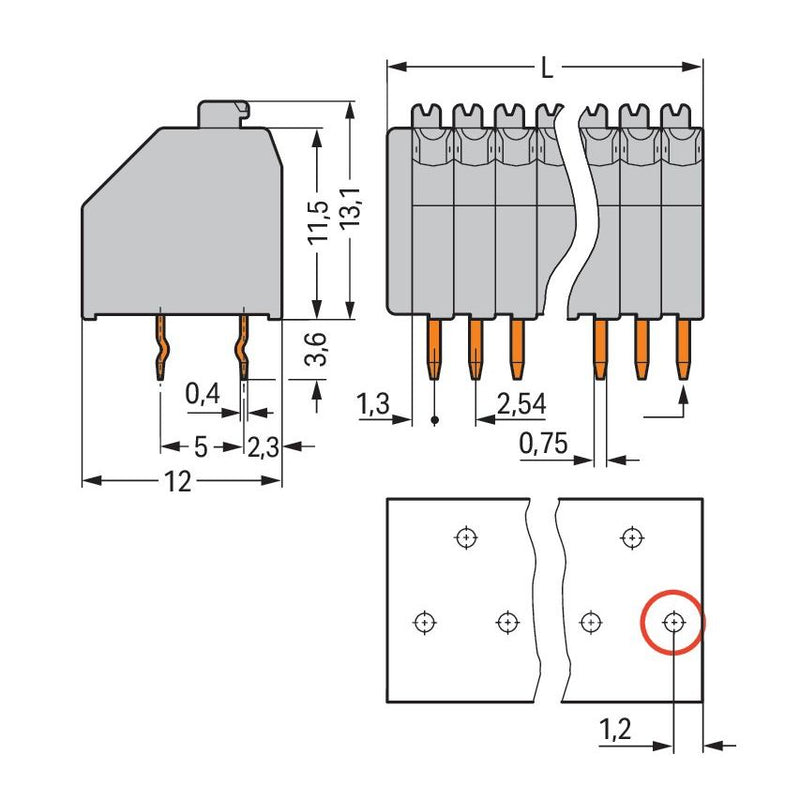

Die Leiterplattenklemme (Artikelnummer 250-1424) ermöglicht eine schnelle und sichere Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8,5 bis 9,5 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (62,46 x 16,7 x 12) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 45 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
13,1 mm |
| Anzahl der elektrischen Anschlüsse |
24 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
2,54 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
4 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,14..0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..0,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..0,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
15 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 250-1424 Drücker,0,5mm²,grau
