Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
21-polig
Push-in CAGE CLAMP®
grau
Leiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine
Die Leiterplattenklemme mit der Artikelnummer 250-1421 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8,5 bis 9,5 mm erforderlich. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (54,84 x 16,7 x 12) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme geeignet für Leiterquerschnitte von 0,14 mm² bis 0,5 mm². Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im Winkel von 45 ° eingeführt.
| Technische Details |
|---|
| Höhe |
13,1 mm |
| Anzahl der elektrischen Anschlüsse |
21 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
2,54 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
4 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,14..0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..0,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..0,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:

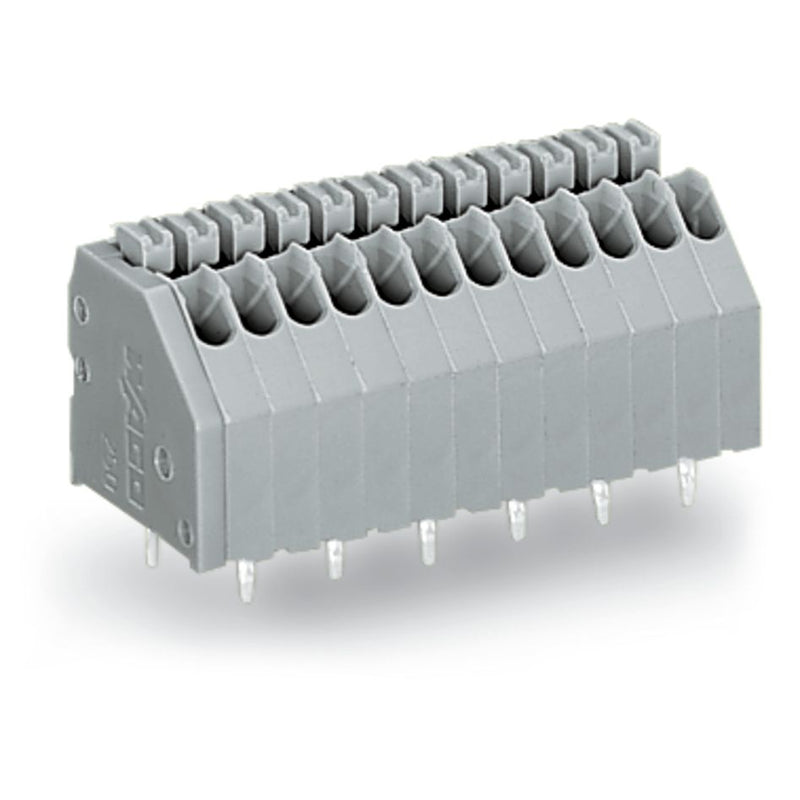

20 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 250-1421 Drücker,0,5mm²,grau
