WAGO - Leiterplattenklemme 236-612/000-009/999- 2,5mm² − 10 Stück

Leiterplattenklemme
2,5 mm²
Rastermaß 10/10,16 mm
12-polig
Ex-e-geeignet
CAGE CLAMP®
Brückungsmöglichkeit
2,50 mm²
lichtgrau

Leiterplattenklemme Serie 236 mit Rastermaß 10 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 236-612/000-009/999-950 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (122,3 x 17 x 14) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

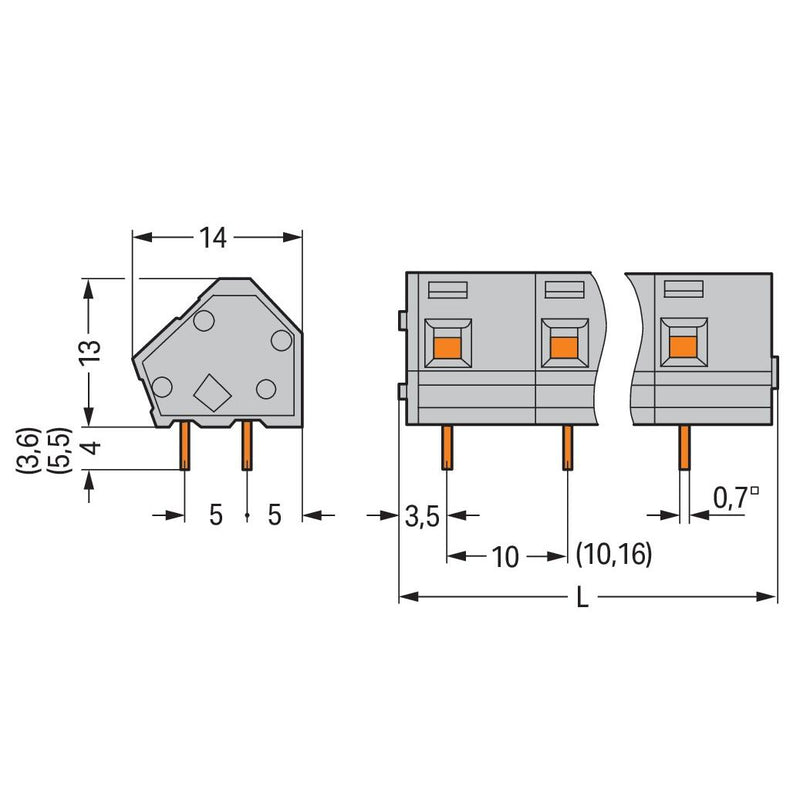

Technische Details
Höhe	13 mm
Anzahl der elektrischen Anschlüsse	12
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	440 V
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 236-612/000-009/999- 2,5mm²
