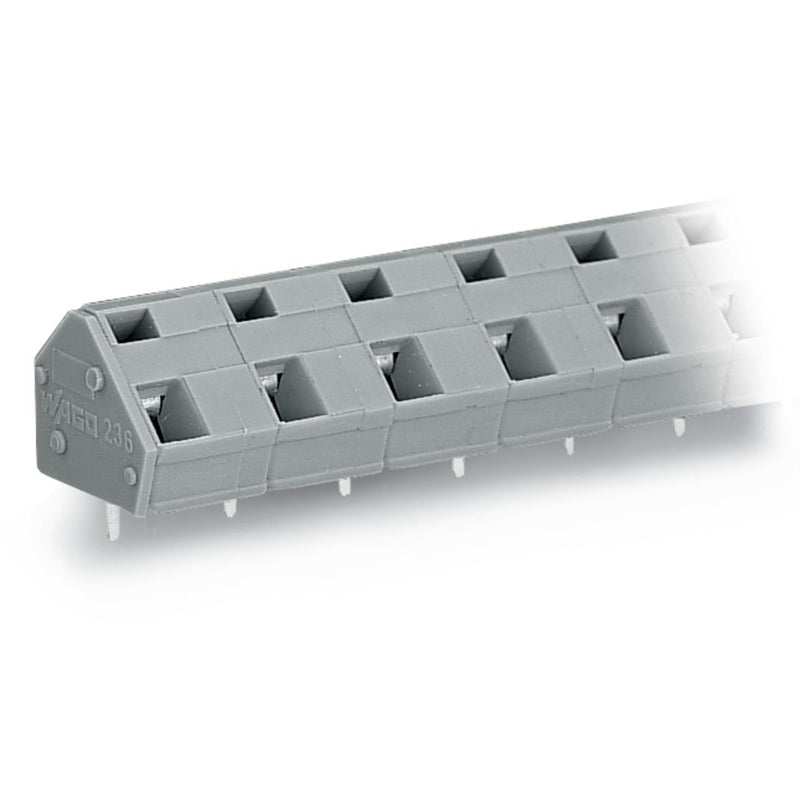

WAGO - Leiterplattenklemme 236-312 2,5mm² − 10 Stück

Leiterplattenklemme
2,5 mm²
Rastermaß 10/10,16 mm
12-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

Leiterplattenklemme Serie 236 mit CAGE CLAMP®

Die Leiterplattenklemme mit der Artikelnummer 236-312 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (122,3 x 17 x 14) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 45 ° zur Oberfläche.

Technische Details
Höhe	13 mm
Anzahl der elektrischen Anschlüsse	12
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	24 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 236-312 2,5mm²
