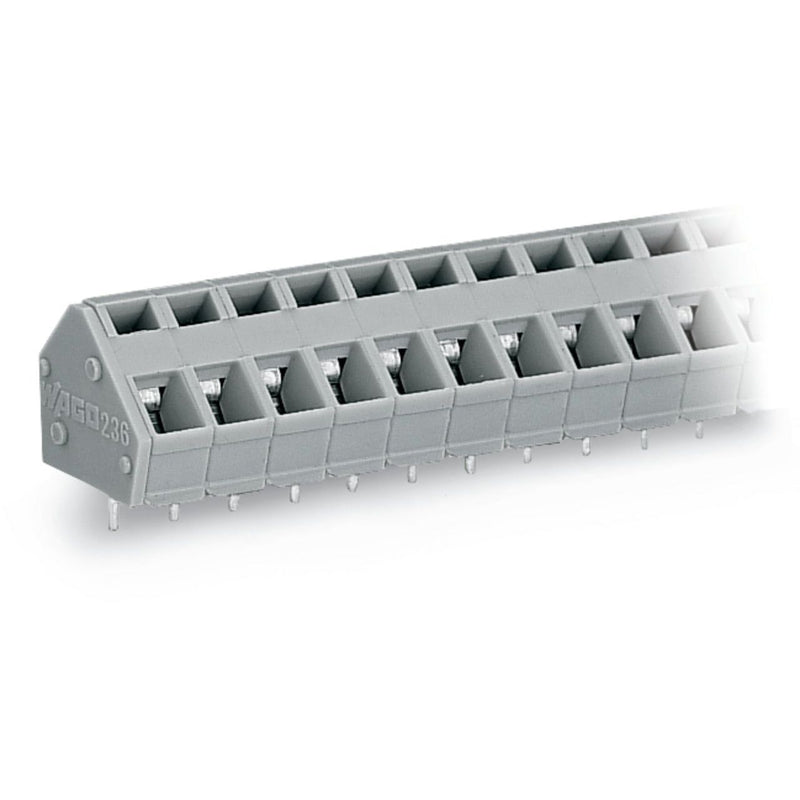

WAGO - Leiterplattenklemme 236-109 2,5mm² − 25 Stück

Leiterplattenklemme
2,5 mm²
Rastermaß 5/5,08 mm
9-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

Leiterplattenklemme Serie 236 mit Lötstiftabmessungen 0,7 x 0,7 mm

Die Leiterplattenklemme hat die Artikelnummer 236-109 und ermöglicht einen einfachen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm  nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (47,3 x 17 x 14) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

Technische Details

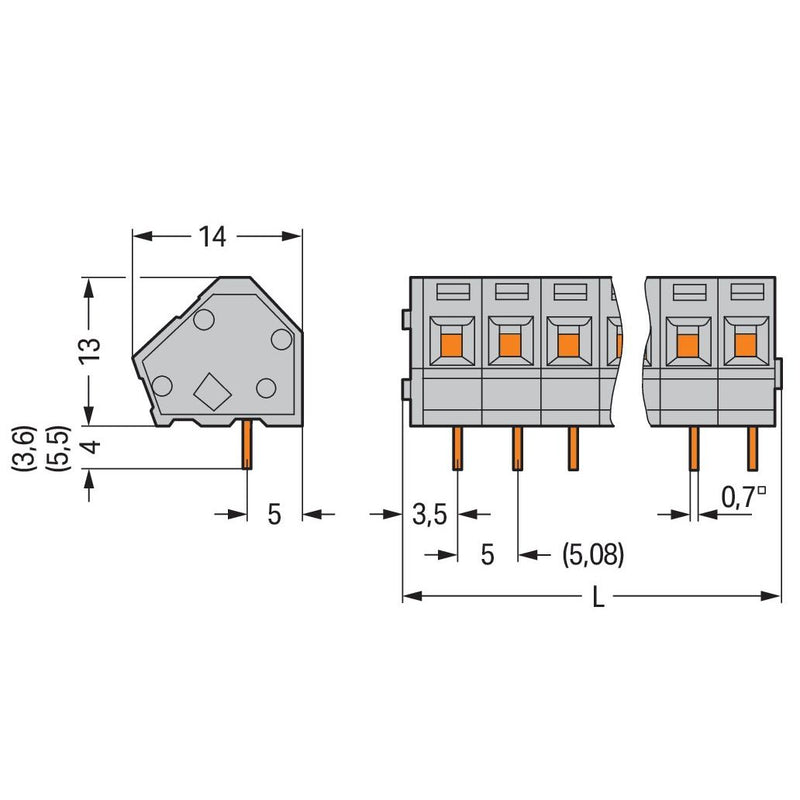

Höhe	13 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	24 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
25 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 236-109 2,5mm²
