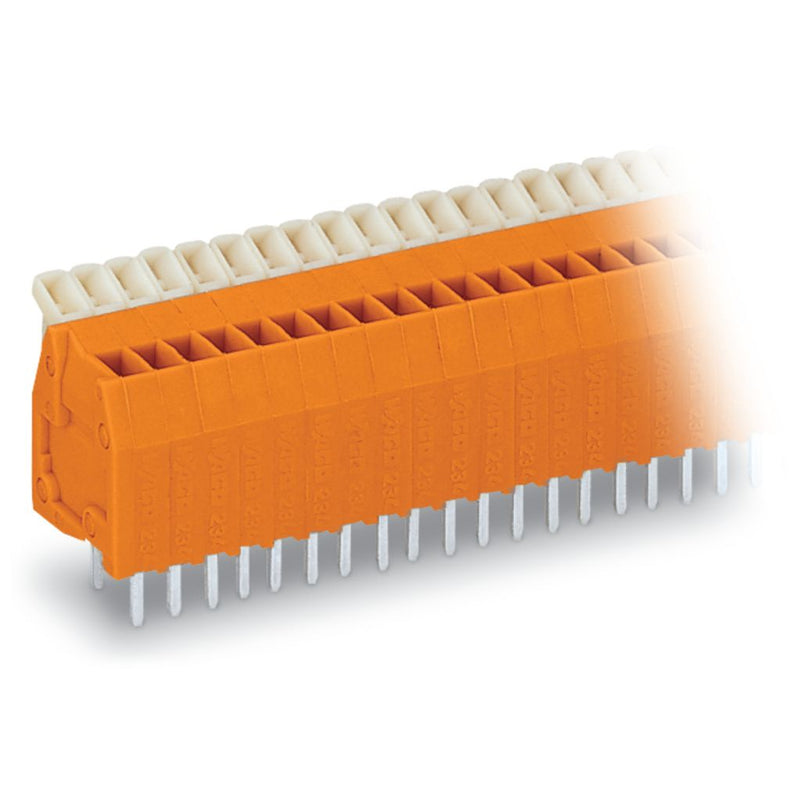

WAGO - Leiterplattenklemme 234-524 Drücker,0,5mm²,or − 20 Stück

Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
24-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 234 mit Lötstiftabmessungen 0,5 x 0,75 mm

Die Leiterplattenklemme mit der Artikelnummer 234-524 ermöglicht eine schnelle und sichere Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (63,16 x 18 x 14,4) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im Winkel von 90 ° eingeführt.

Technische Details
Höhe	14 mm
Anzahl der elektrischen Anschlüsse	24
Anzahl der Etagen	1
Rastermaß der Anschlüsse	2,54 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 234-524 Drücker,0,5mm²,or
