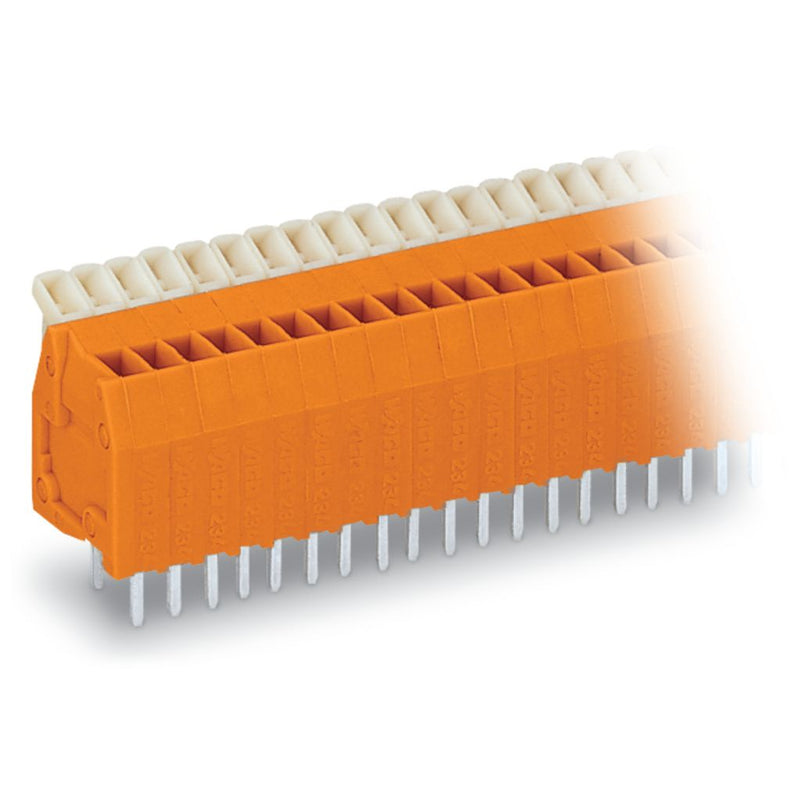

WAGO - Leiterplattenklemme 234-516 Drücker,0,5mm²,or − 25 Stück

Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
16-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 234 mit 90 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme (Artikelnummer 234-516) steht ein schneller und sicherer Anschluss im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (42,84 x 18 x 14,4) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 0,5 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 90 °-Winkel zur Oberfläche.

Technische Details
Höhe	14 mm
Anzahl der elektrischen Anschlüsse	16
Anzahl der Etagen	1
Rastermaß der Anschlüsse	2,54 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
25 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 234-516 Drücker,0,5mm²,or
