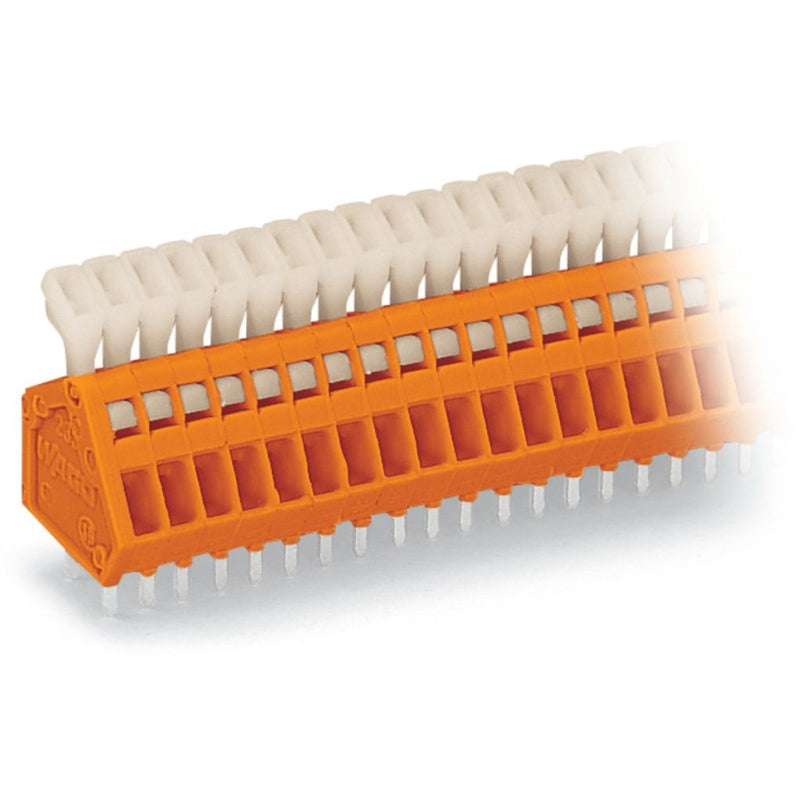

WAGO - Leiterplattenklemme 233-524 Drücker,0,5mm²,or − 20 Stück

Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
24-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 233 mit Drücker

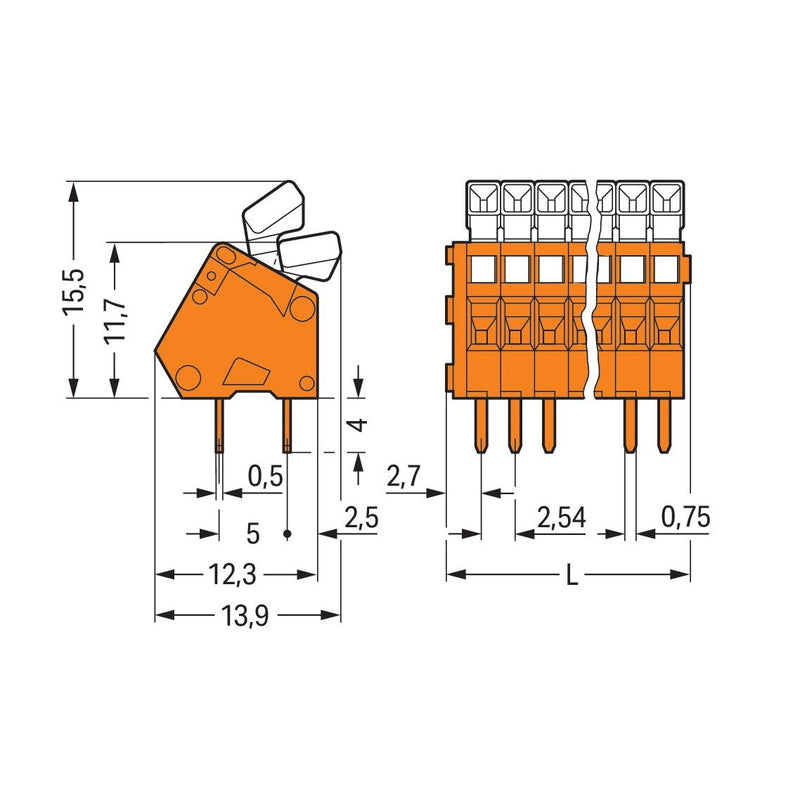

Die Leiterplattenklemme mit der Artikelnummer 233-524 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (63,26 x 19,5 x 13,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im 30 °-Winkel zur Oberfläche eingeführt.

Technische Details
Höhe	15,5 mm
Anzahl der elektrischen Anschlüsse	24
Anzahl der Etagen	1
Rastermaß der Anschlüsse	2,54 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 233-524 Drücker,0,5mm²,or
