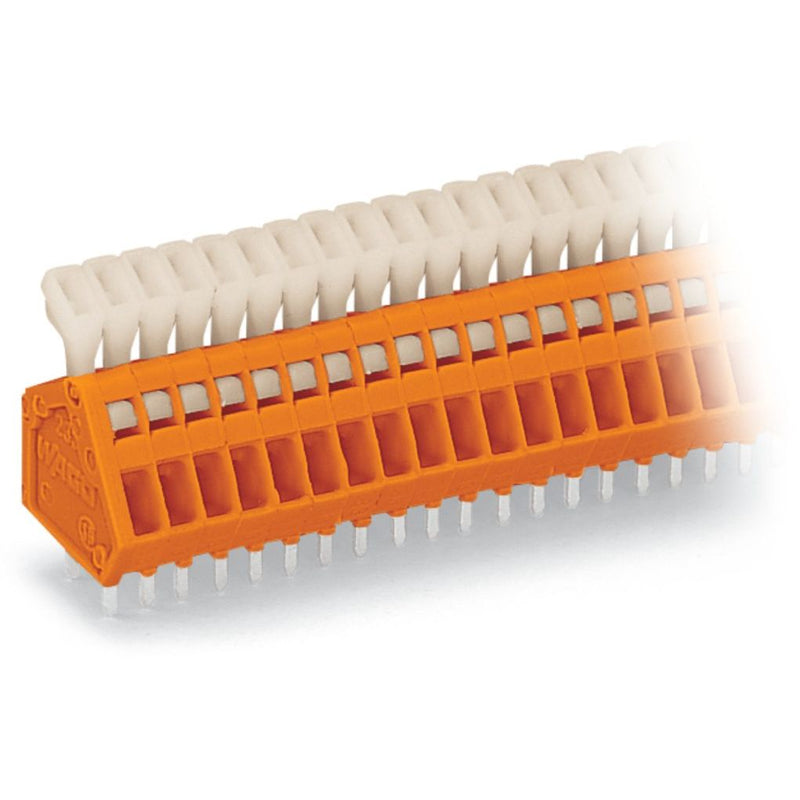

WAGO - Leiterplattenklemme 233-504 Drücker,0,5mm²,or − 100 Stück

Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
4-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 233 mit Lötstiftabmessungen 0,5 x 0,75 mm

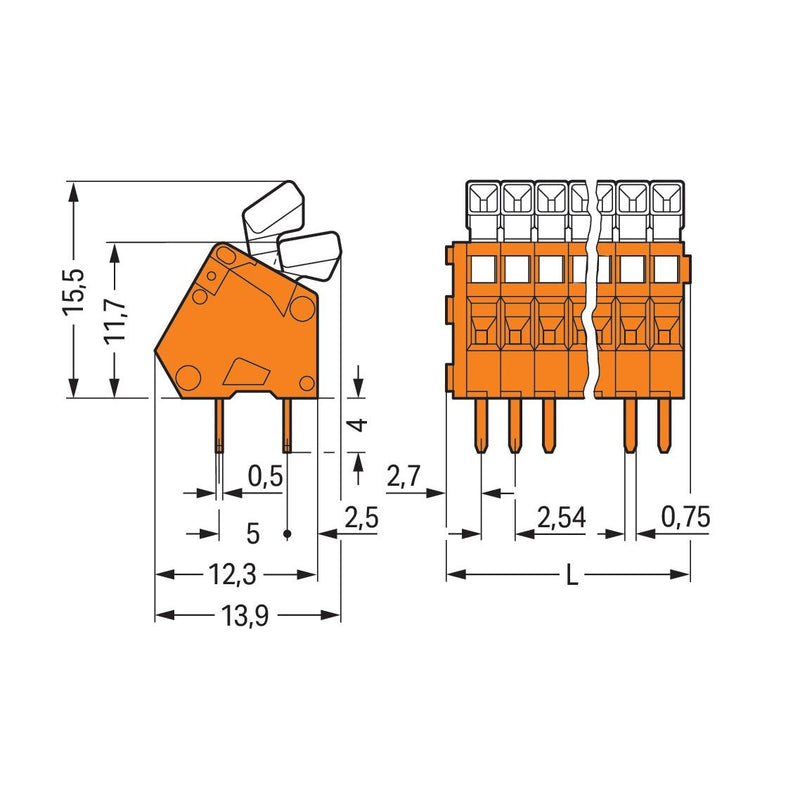

Bei dieser Leiterplattenklemme mit der Artikelnummer 233-504 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (12,46 x 19,5 x 13,9) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 0,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im 30 °-Winkel zur Oberfläche eingeführt.

Technische Details
Höhe	15,5 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	2,54 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 233-504 Drücker,0,5mm²,or
