Leiterplattenklemme
0,5 mm²
Rastermaß 2,54 mm
7-polig
CAGE CLAMP®
orange

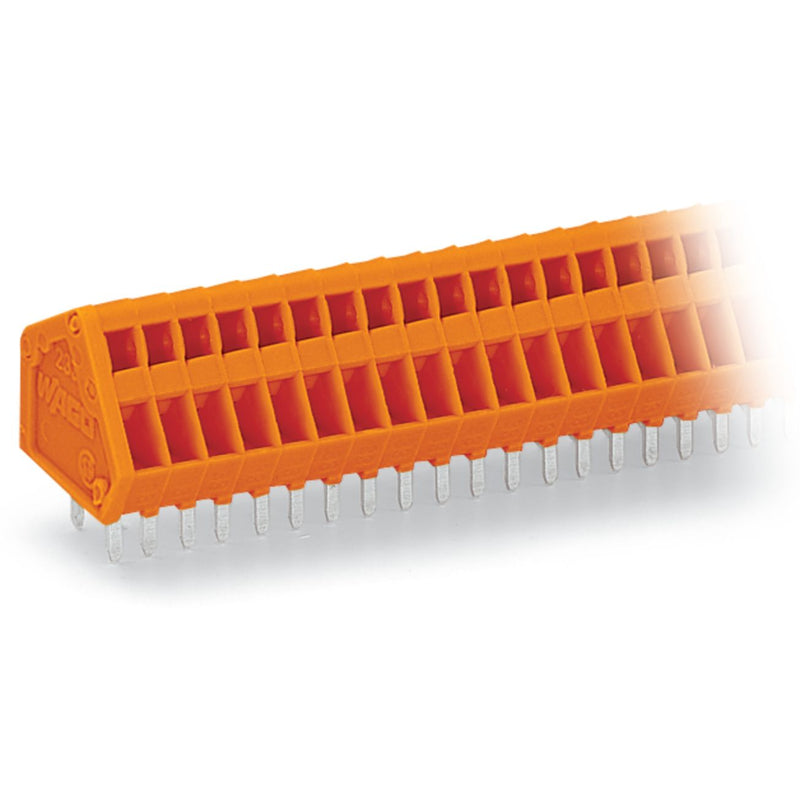

Leiterplattenklemme Serie 233 mit Lötstiftabmessungen 0,5 x 0,75 mm
Die Leiterplattenklemme mit der Artikelnummer 233-407 ermöglicht eine einfache und zuverlässige Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Maße (20,08 x 15,7 x 12,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im Winkel von 30 ° eingeführt.
| Technische Details |
|---|
| Höhe |
11,7 mm |
| Anzahl der elektrischen Anschlüsse |
7 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
2,54 mm |
| Winkel Leiterplatte/Leiteranschluss |
sonstige |
| Bemessungsstrom In |
6 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..0,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..0,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
60 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 233-407 0,5mm²
