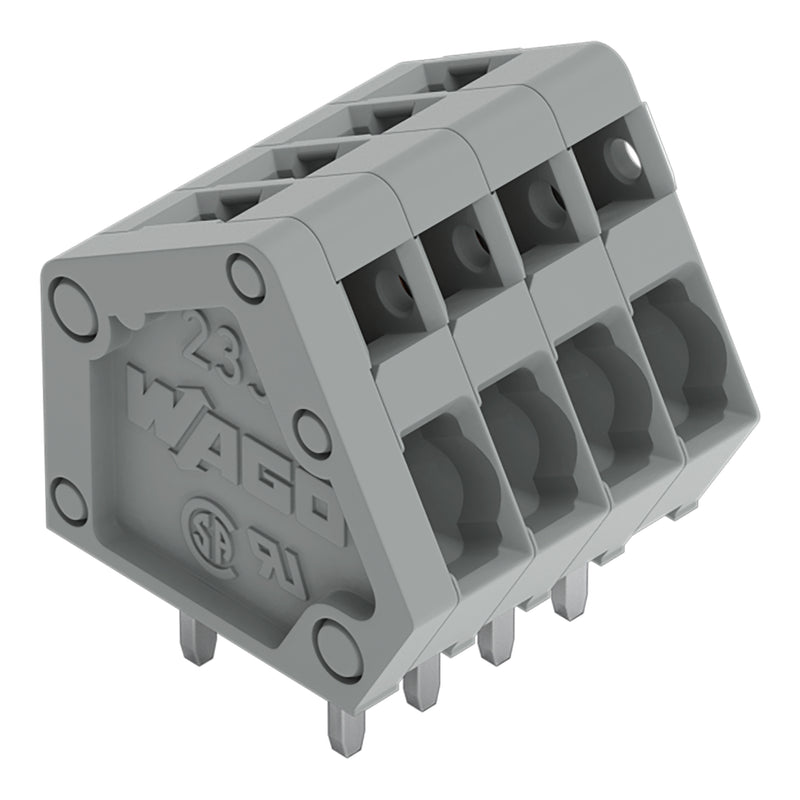

WAGO - Leiterplattenklemme 233-136 0,5mm² − 10 Stück

Leiterplattenklemme
0,5 mm²
Rastermaß 2,5 mm
36-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 233 mit 30 ° Leitereinführung zur Platine

Die Leiterplattenklemme mit der Artikelnummer 233-136 ermöglicht eine einfache und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (92,3 x 15,7 x 12,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im 30 °-Winkel zur Oberfläche eingeführt.

Technische Details
Höhe	11,7 mm
Anzahl der elektrischen Anschlüsse	36
Anzahl der Etagen	1
Rastermaß der Anschlüsse	2,5 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 233-136 0,5mm²
