Leiterplattenklemme
Betätigungsschieber
0,5 mm²
Rastermaß 2,54 mm
12-polig
CAGE CLAMP®
grau

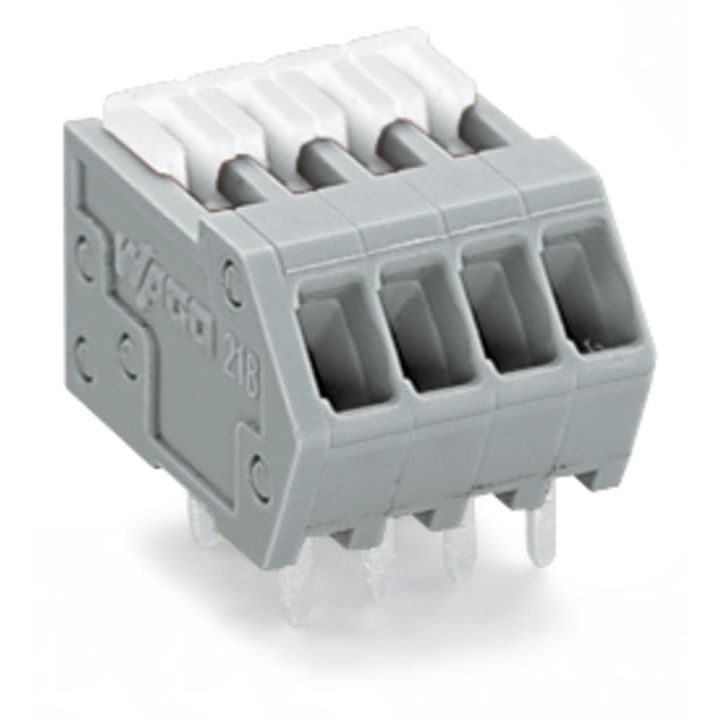

Leiterplattenklemme Serie 218 mit Lötstiftabmessungen 0,5 x 0,75 mm
Die Leiterplattenklemme mit der Artikelnummer 218-512 ermöglicht eine einfache und sichere Verdrahtung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (31,98 x 10,9 x 13) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Schieber wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter im Winkel von 40 ° zur Oberfläche.
| Technische Details |
|---|
| Höhe |
8,1 mm |
| Anzahl der elektrischen Anschlüsse |
12 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
2,54 mm |
| Winkel Leiterplatte/Leiteranschluss |
sonstige |
| Bemessungsstrom In |
6 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..0,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..0,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
2,8 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
35 x Stück Leiterplattenklemme 218-512 0,5mm²,grau
