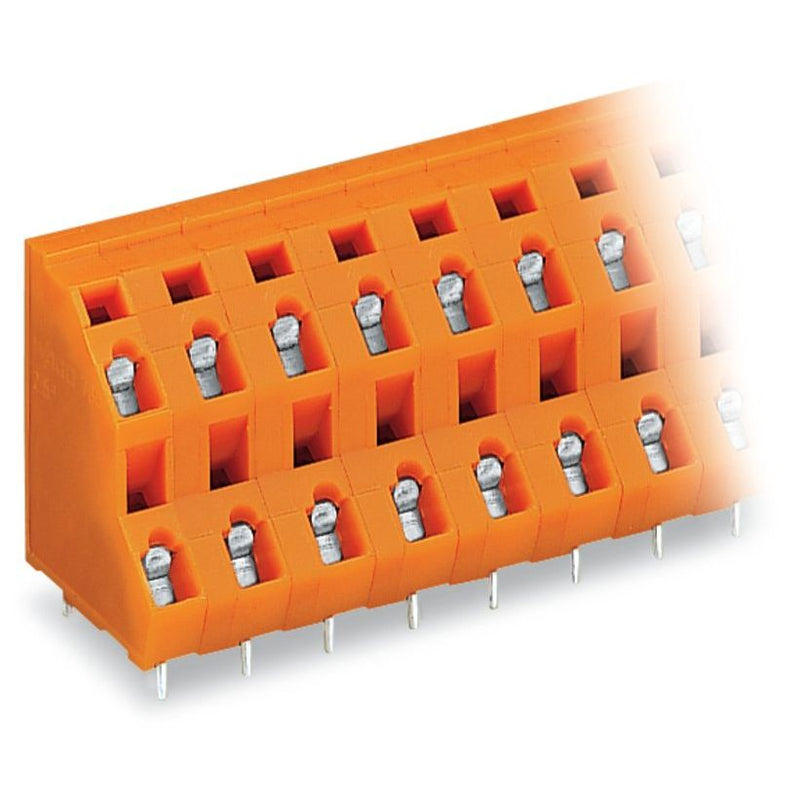

WAGO - Leiterplattenklemme DoppelstockLeiterplattenk. 736-604 2,5mm² − 63 Stück

Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,62 mm
8-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 736 mit Lötstiftabmessungen 0,7 x 0,7 mm

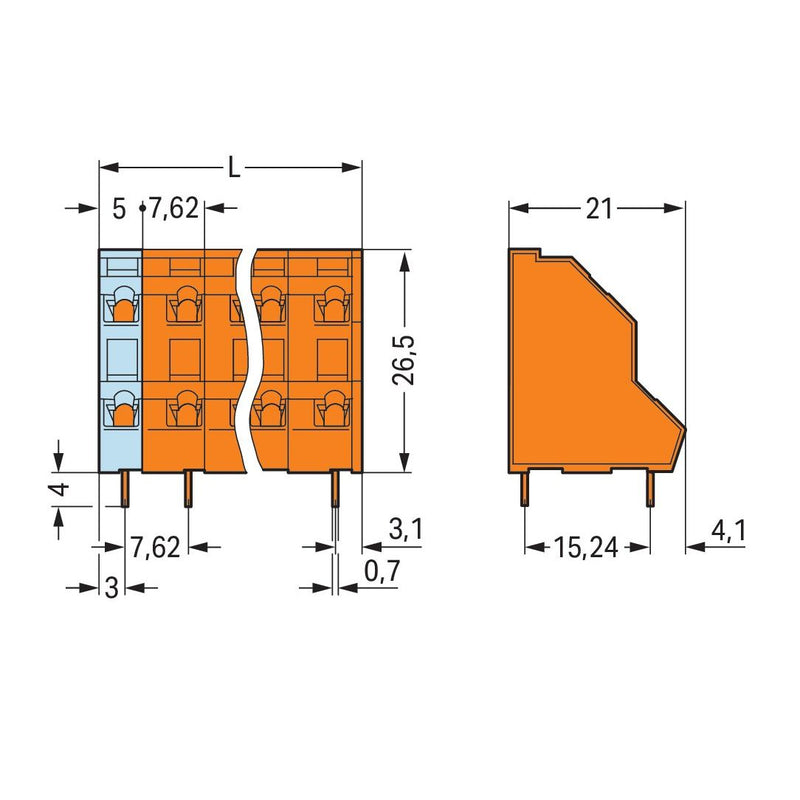

Die Leiterplattenklemme (Artikelnummer 736-604) ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (28,96 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche in einem 45 °-Winkel eingeführt.

Technische Details
Höhe	26,5 mm
Anzahl der elektrischen Anschlüsse	8
Anzahl der Etagen	2
Rastermaß der Anschlüsse	7,62 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	21 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
63 x WAGO GmbH & Co. KG - Leiterplattenklemme DoppelstockLeiterplattenk. 736-604 2,5mm²
