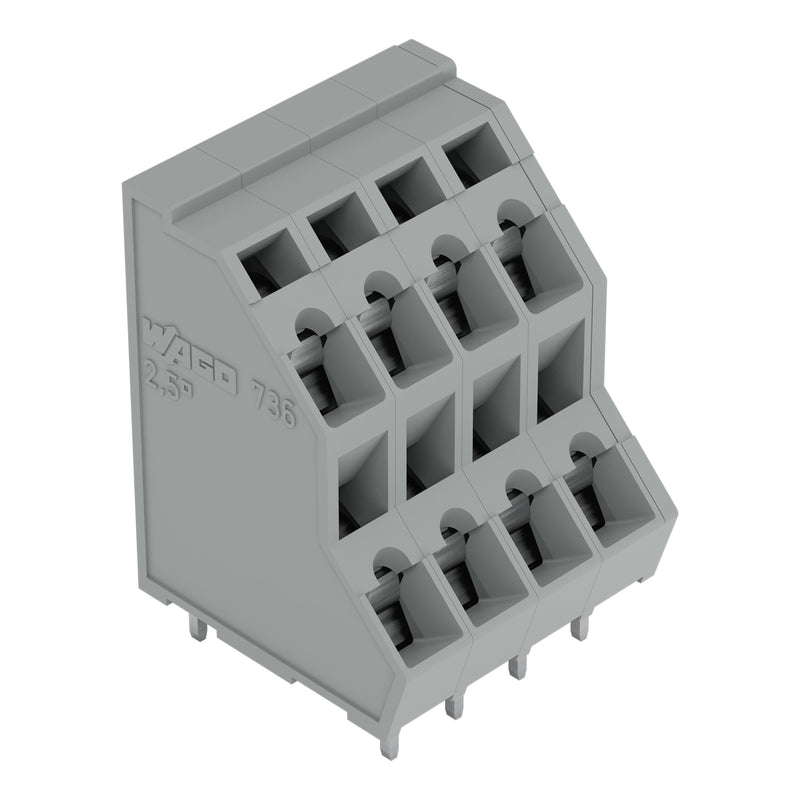

WAGO - Leiterplattenklemme DoppelstockLeiterplattenk. 736-108 2,5mm² − 42 Stück

Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
16-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 736 mit Betätigungswerkzeug

Die Leiterplattenklemme hat die Artikelnummer 736-108 und ermöglicht eine schnelle und zuverlässige Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (41,1 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter in einem 45 °-Winkel zur Platine.

Technische Details
Höhe	26,5 mm
Anzahl der elektrischen Anschlüsse	16
Anzahl der Etagen	2
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	21 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
42 x WAGO GmbH & Co. KG - Leiterplattenklemme DoppelstockLeiterplattenk. 736-108 2,5mm²
