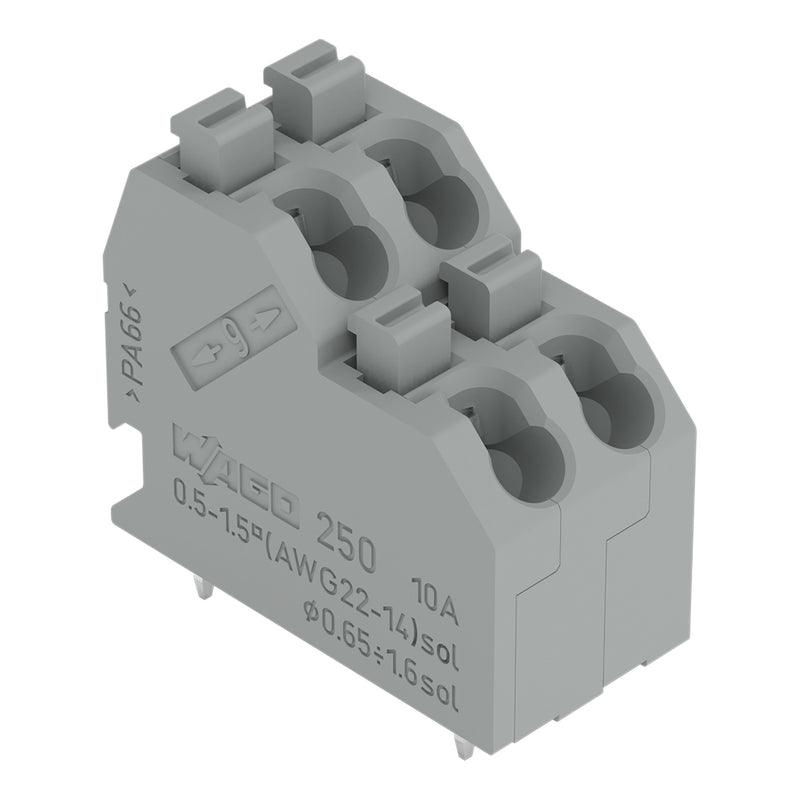

WAGO - Leiterplattenklemme DoppelstockLeiterplattenk. 250-702/000-023 Drücker,1,5mm²,gn − 264 Stück

Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
4-polig
Push-in CAGE CLAMP®
grün

Leiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine

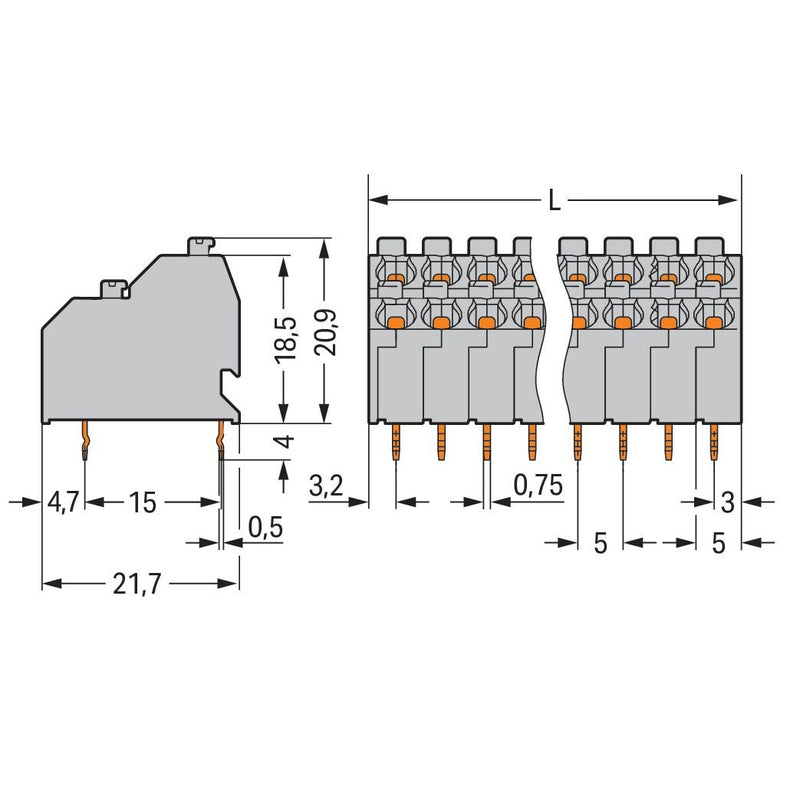

Bei dieser Leiterplattenklemme mit der Artikelnummer 250-702/000-023 steht eine einfache und zuverlässige Verbindung im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 10 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (11,2 x 24,9 x 21,7) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt.

Technische Details
Höhe	20,9 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	2
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
264 x WAGO Leiterplattenklemme 250-702/000-023
