Anreihbare Leiterplattenklemme
6 mm²
Rastermaß 10 mm
1-polig
CAGE CLAMP®
Brückungsmöglichkeit
lichtgrau

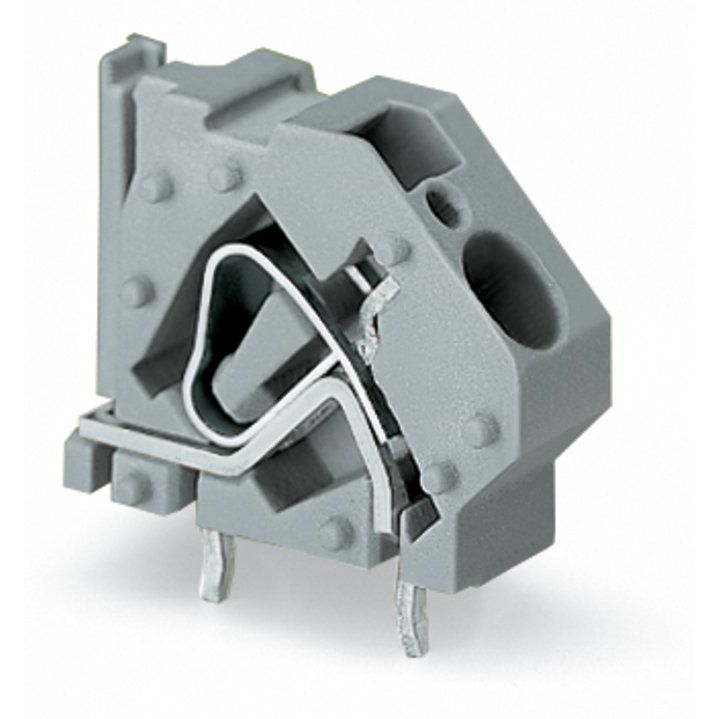

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

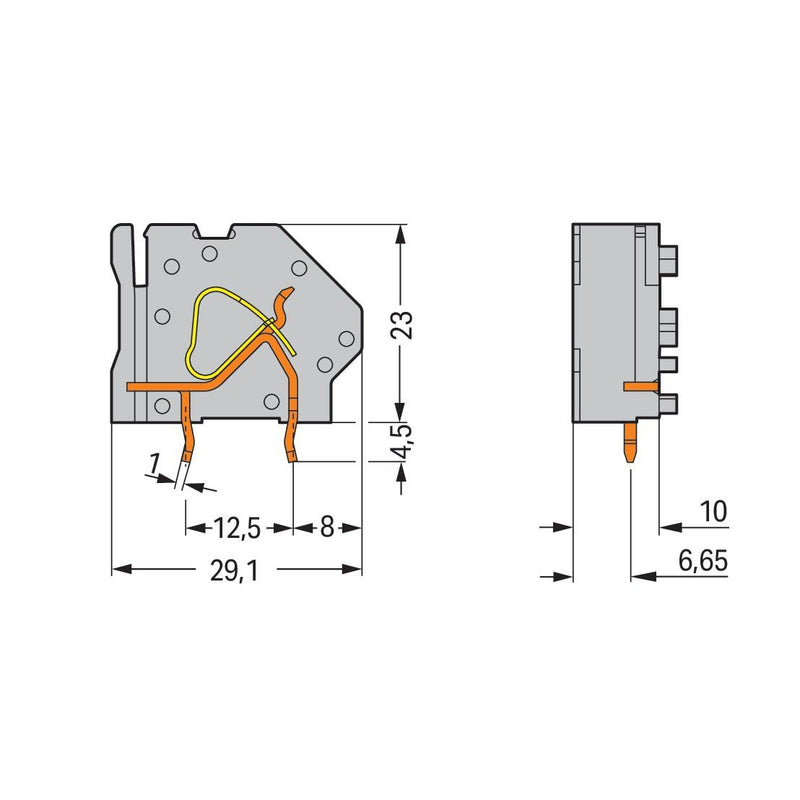

Die Leiterplattenklemme hat die Artikelnummer 745-843 und ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 12 mm . Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (11,5 x 27,5 x 29,1) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² gemacht. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Platine in einem 45 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
23 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
41 A |
| Bemessungsspannung |
1000 V |
| Bemessungsstoßspannung |
8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,2..6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..6 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4,5 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattenklemme Anreihbare Leiterplattenk. 745-843 6mm²
