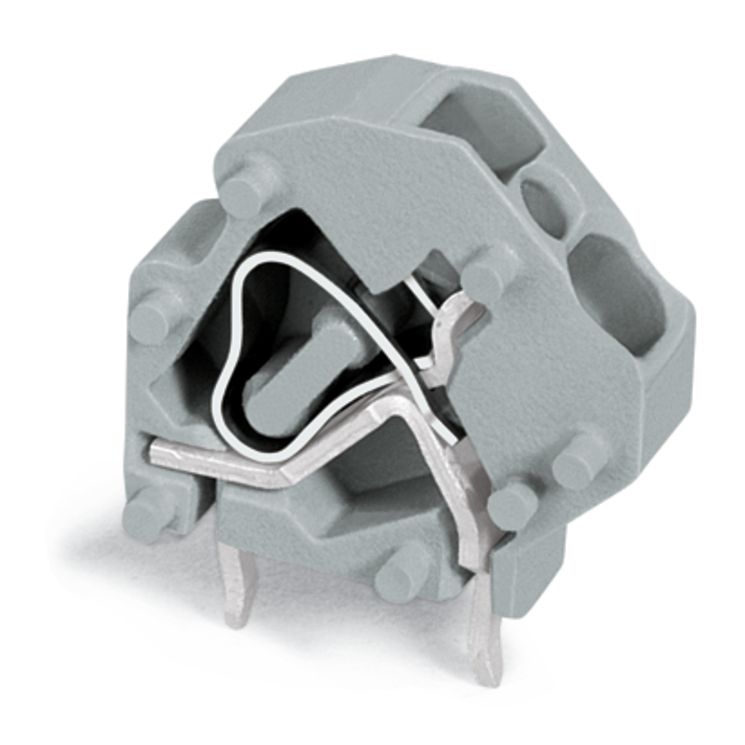

WAGO - Leiterplattenklemme Anreihbare Leiterplattenk. 745-3808 4mm² − 50 Stück

Anreihbare Leiterplattenklemme
4 mm²
Rastermaß 5 mm
1-polig
CAGE CLAMP®
hellgrün

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

Die Leiterplattenklemme mit der Artikelnummer 745-3808 ermöglicht eine schnelle und sichere Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (6,5 x 23 x 19,4) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 4 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Platine.

Technische Details
Höhe	19 mm
Anzahl der elektrischen Anschlüsse	1
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	32 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattenklemme Anreihbare Leiterplattenk. 745-3808 4mm²
