Anreihbare Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 10/10,16 mm
1-polig
Ex-e-geeignet
CAGE CLAMP®
Brückungsmöglichkeit
2,50 mm²
lichtgrau

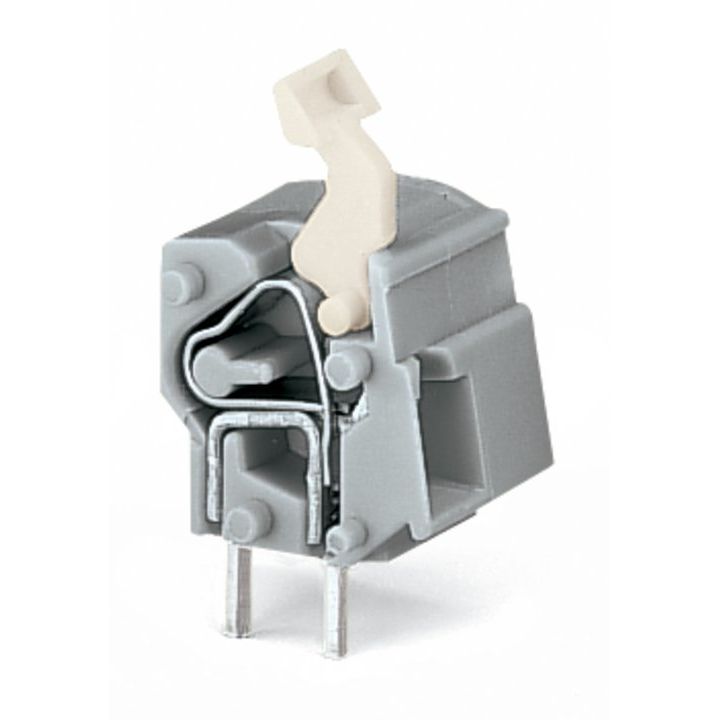

Leiterplattenklemme Serie 257, lichtgrau

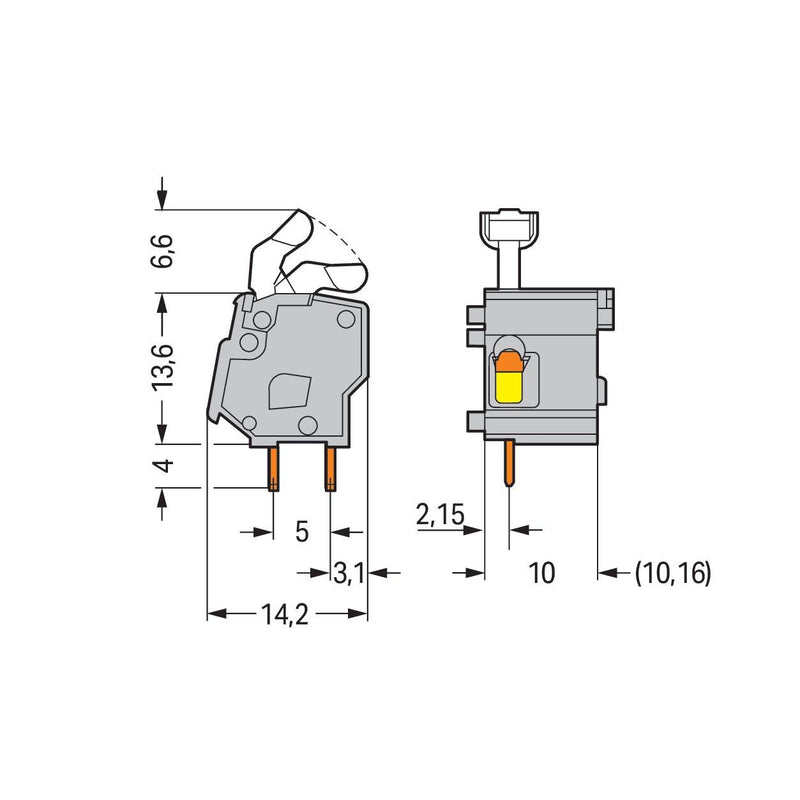

Die Leiterplattenklemme mit der Artikelnummer 257-863/999-950 ermöglicht eine schnelle und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (12,8 x 24,2 x 14,2) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch Drücker, abgewinkelt betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 0 °-Winkel zur Platine eingeführt.
| Technische Details |
|---|
| Höhe |
20,2 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
440 V |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme Anreihbare Leiterplattenk. 257-863/999-950 Drücker,2,5mm²,lgr
