Anreihbare Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
1-polig
Ex-i-geeignet
CAGE CLAMP®
Brückungsmöglichkeit
2,50 mm²
blau

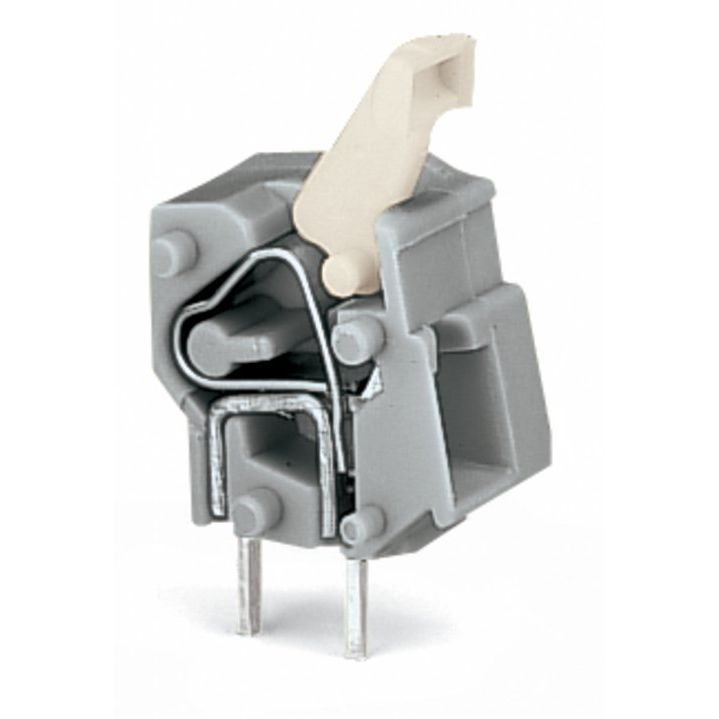

Leiterplattenklemme Serie 257 mit CAGE CLAMP®

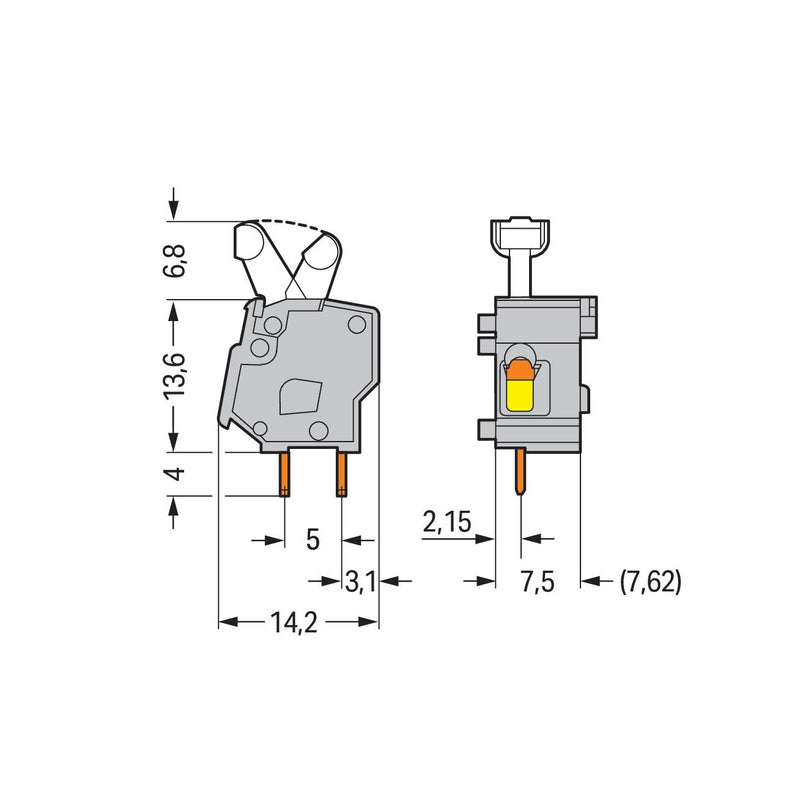

Die Leiterplattenklemme mit der Artikelnummer 257-754 ermöglicht eine schnelle und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie vielseitige Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (10,3 x 24,4 x 14,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im 0 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
20,4 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
7,5 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
630 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
blau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme Anreihbare Leiterplattenk. 257-754 Drücker,2,5mm²,bl
