Anreihbare Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
1-polig
CAGE CLAMP®
Brückungsmöglichkeit
dunkelgrau

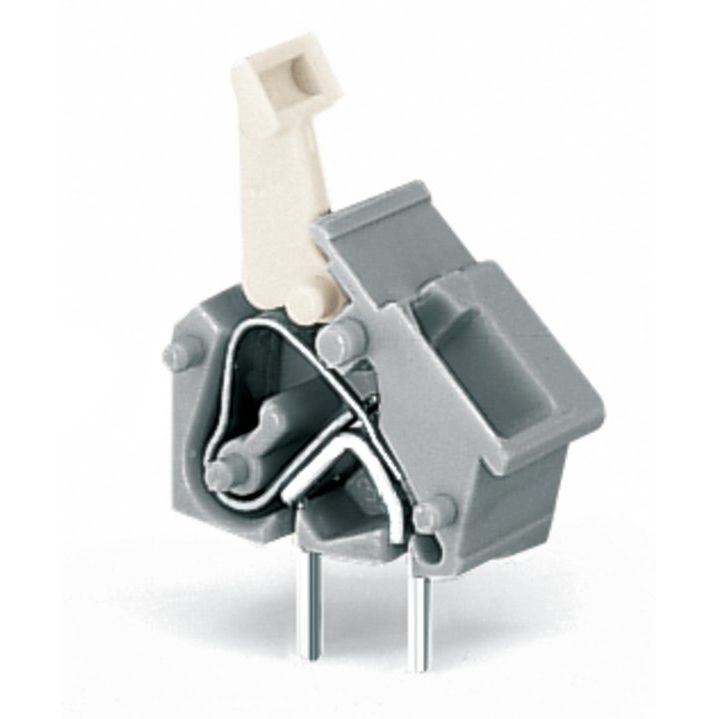

Leiterplattenklemme Serie 256 mit Rastermaß 7,5 mm

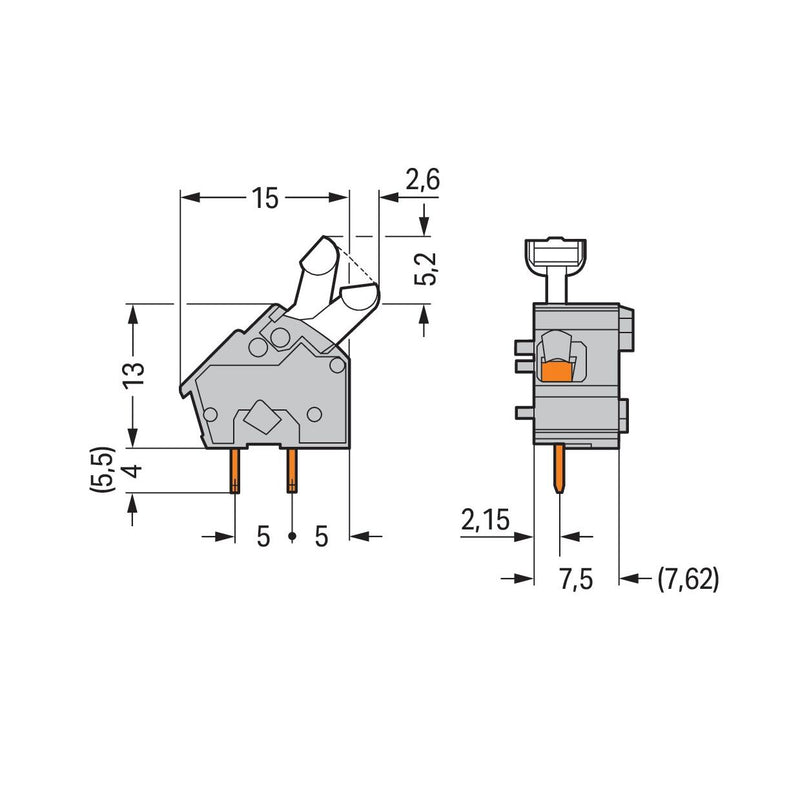

Die Leiterplattenklemme mit der Artikelnummer 256-752 ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (10,3 x 22,2 x 17,6) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter in einem 45 °-Winkel zur Platine.
| Technische Details |
|---|
| Höhe |
18,2 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
7,5 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme Anreihbare Leiterplattenk. 256-752 Drücker,2,5mm²,dgr
