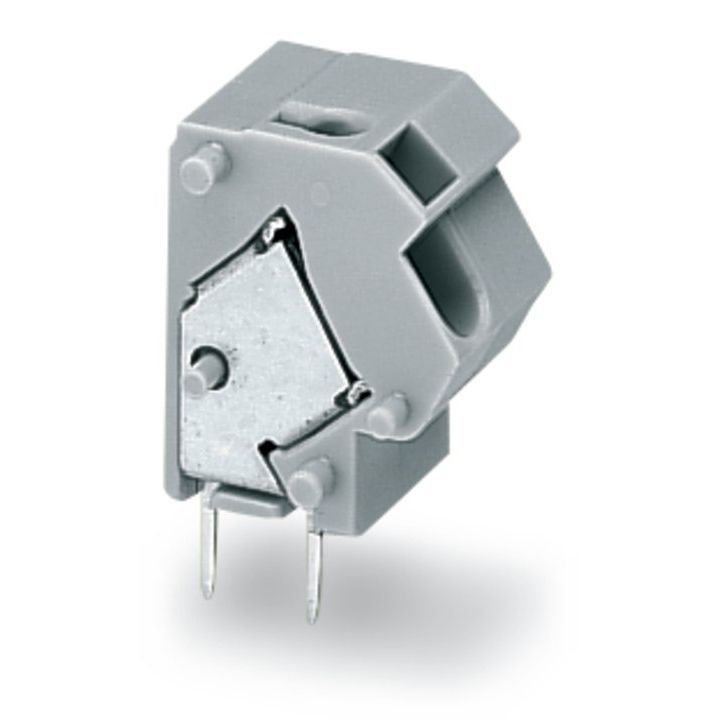

Anreihbare Leiterplattenklemme
2,5 mm²
Rastermaß 10/10,16 mm
1-polig
PUSH WIRE®
lichtgrau
Leiterplattenklemme Serie 254 mit Lötstiftabmessungen 0,5 x 0,75 mm

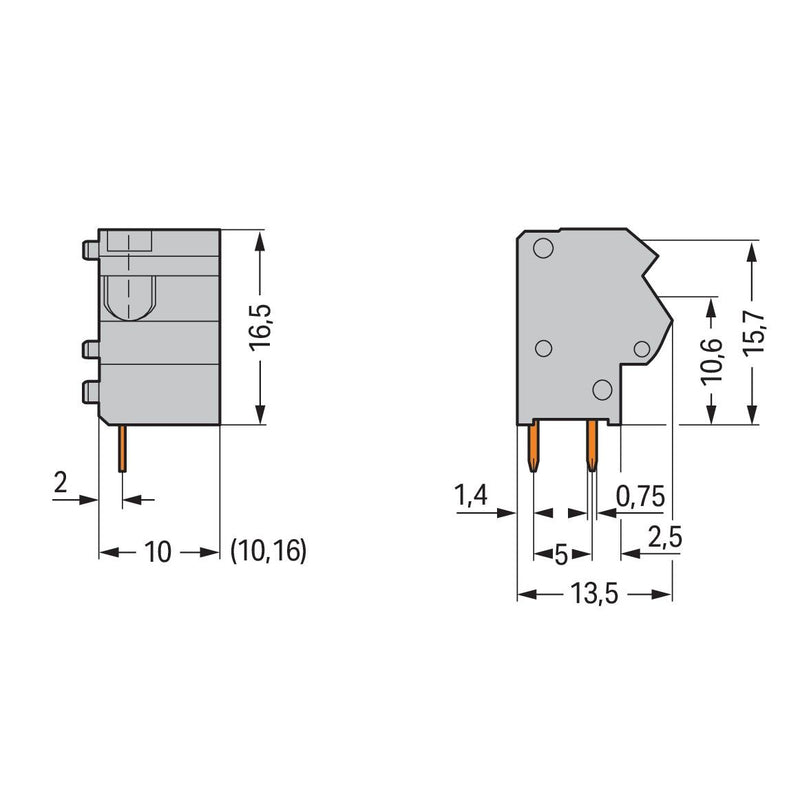

Die Leiterplattenklemme hat die Artikelnummer 254-863 und ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Dieses Produkt verwendet die PUSH WIRE®-Technologie. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. In Breite x Höhe x Tiefe betragen die Maße (11,7 x 19,7 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 45 °-Winkel zur Platine eingeführt.
| Technische Details |
|---|
| Höhe |
15,7 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
1000 V |
| Bemessungsstoßspannung |
8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..1,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme Anreihbare Leiterplattenk. 254-863 2,5mm²
