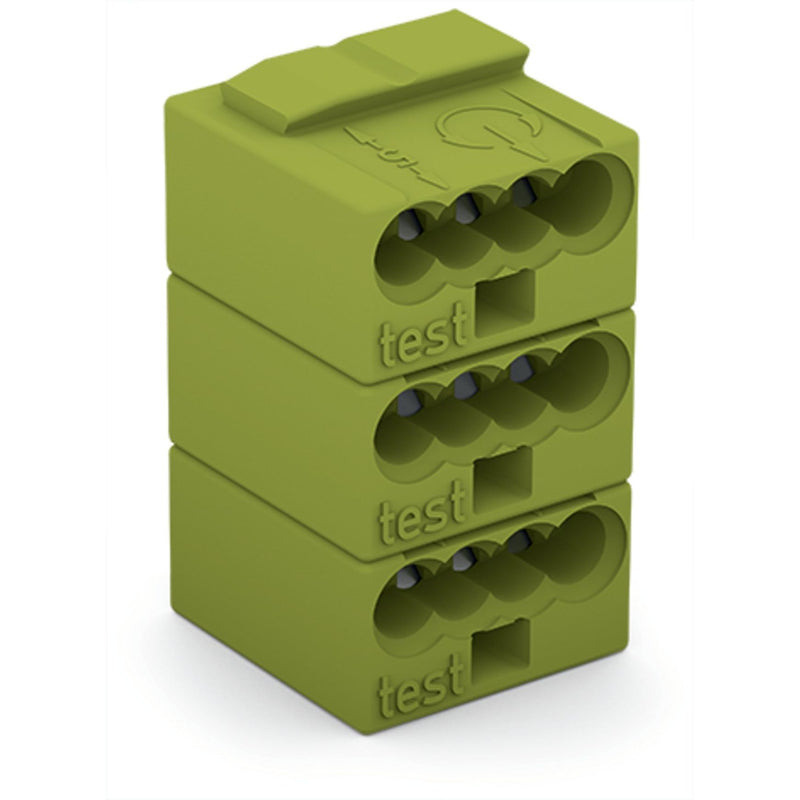

WAGO - Leiterplattenklemme 4-Leiter-Federleiste 243-742/000-006 PUSHWIRE,0,8mm,bl − 50 Stück

4-Leiter-Federleiste
PUSH WIRE®
Ø 0,8 mm
Rastermaß 5,75 mm
2-polig
für Einzellötstifte
blau

Steckbare Leiterplattenklemme Serie 243 mit Rastermaß 5,75 mm

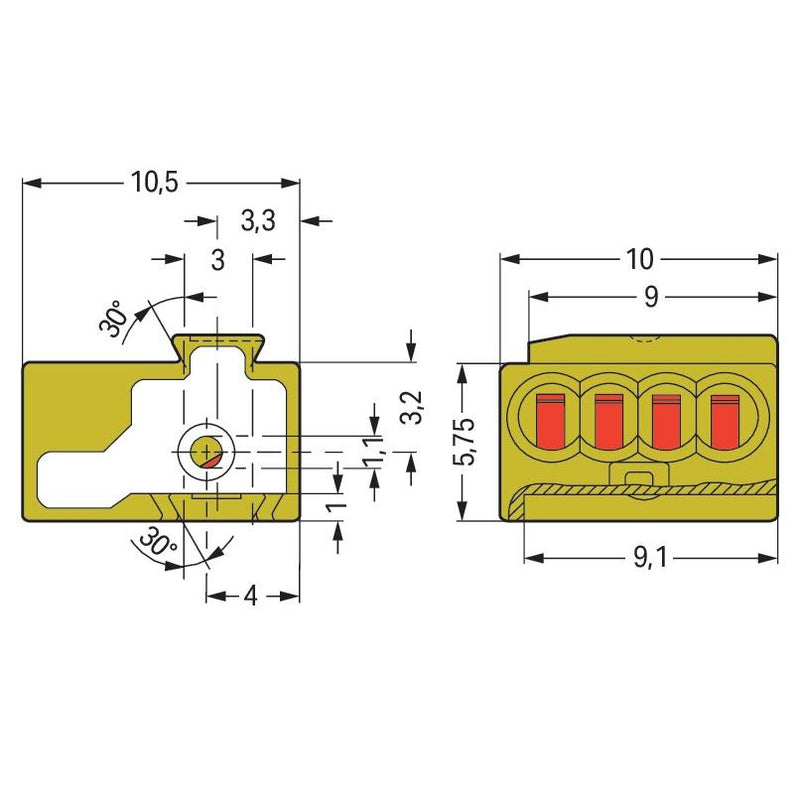

Bei Steckbare Leiterplattenklemme mit der Artikelnummer 243-742/000-006 ist eine reibungslose Elektroinstallation der Fokus. Bei Steckbare Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm  erforderlich. Dieses Produkt basiert auf der PUSH WIRE®-Technologie. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um so die Federkraft zu überwinden. Die Maße betragen in Breite x Höhe x Tiefe (11,5 x 10 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn.

Technische Details
Höhe	10 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5,75 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	6 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1 mm
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	blau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattenklemme 4-Leiter-Federleiste 243-742/000-006 PUSHWIRE,0,8mm,bl

Keine Downloads vorhanden.
