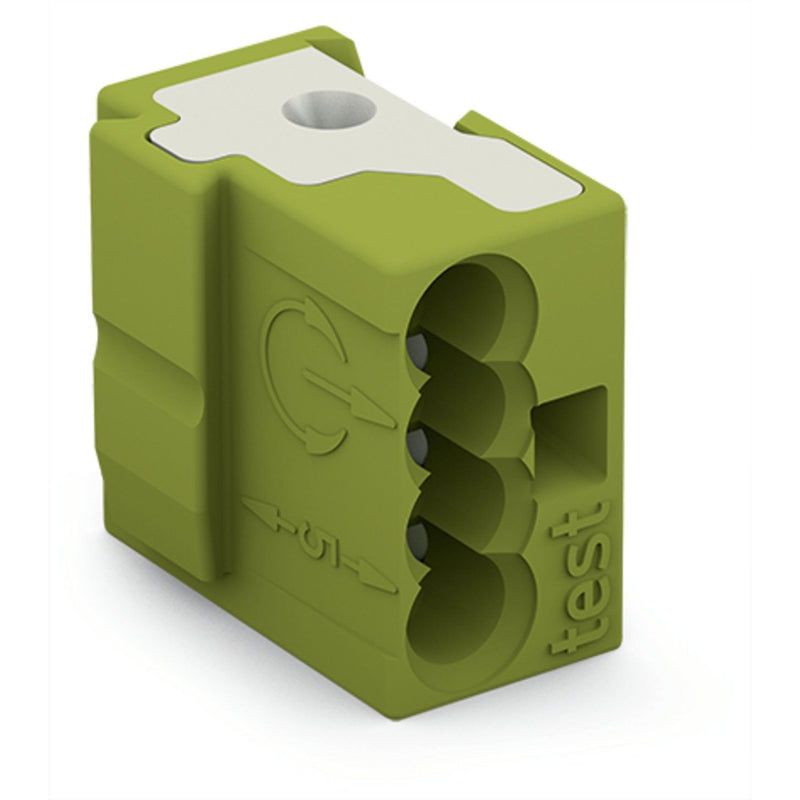

WAGO - Leiterplattenklemme 4-Leiter-Federleiste 243-725 PUSHWIRE,0,8mm,dgr − 400 Stück

4-Leiter-Federleiste
PUSH WIRE®
Ø 0,8 mm
Rastermaß 5,75 mm
1-polig
für Einzellötstifte
dunkelgrau

Steckbare Leiterplattenklemme Serie 243 mit 0 ° Leitereinführung zur Platine

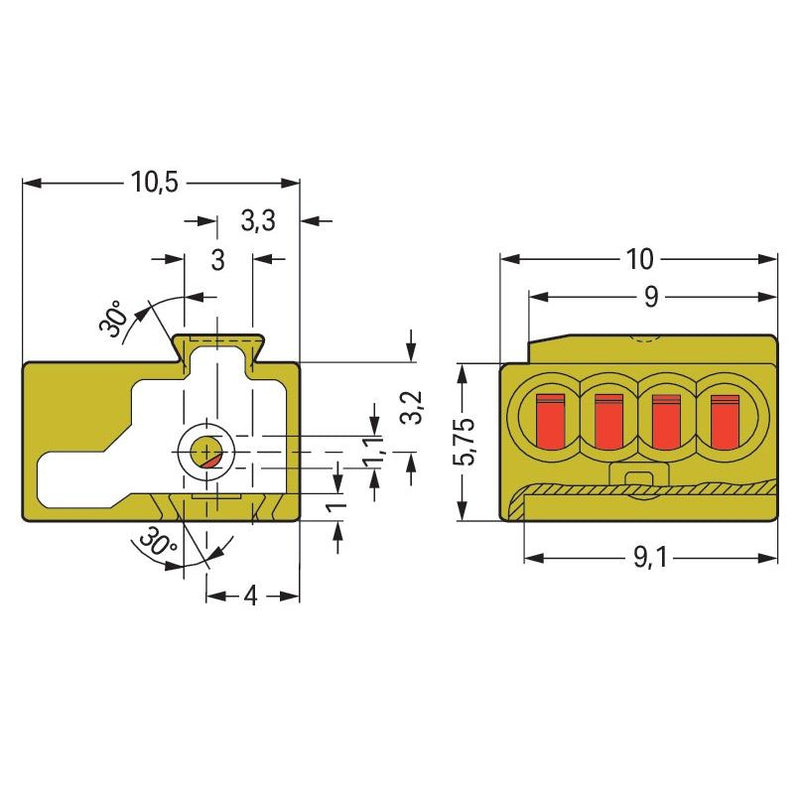

Steckbare Leiterplattenklemme mit der Artikelnummer 243-725 schafft eine saubere ordentliche Elektroinstallation. Steckbare Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Erprobt und schnell: Der Steckklemmanschluss PUSH WIRE® ist die unkomplizierte und schnelle Möglichkeit, einen knickfesten Leiter anzuschließen. Die Abmessungen sind in Breite x Höhe x Tiefe (5,75 x 10 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet.

Technische Details
Höhe	10 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5,75 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	6 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1 mm
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
400 x WAGO GmbH & Co. KG - Leiterplattenklemme 4-Leiter-Federleiste 243-725 PUSHWIRE,0,8mm,dgr
